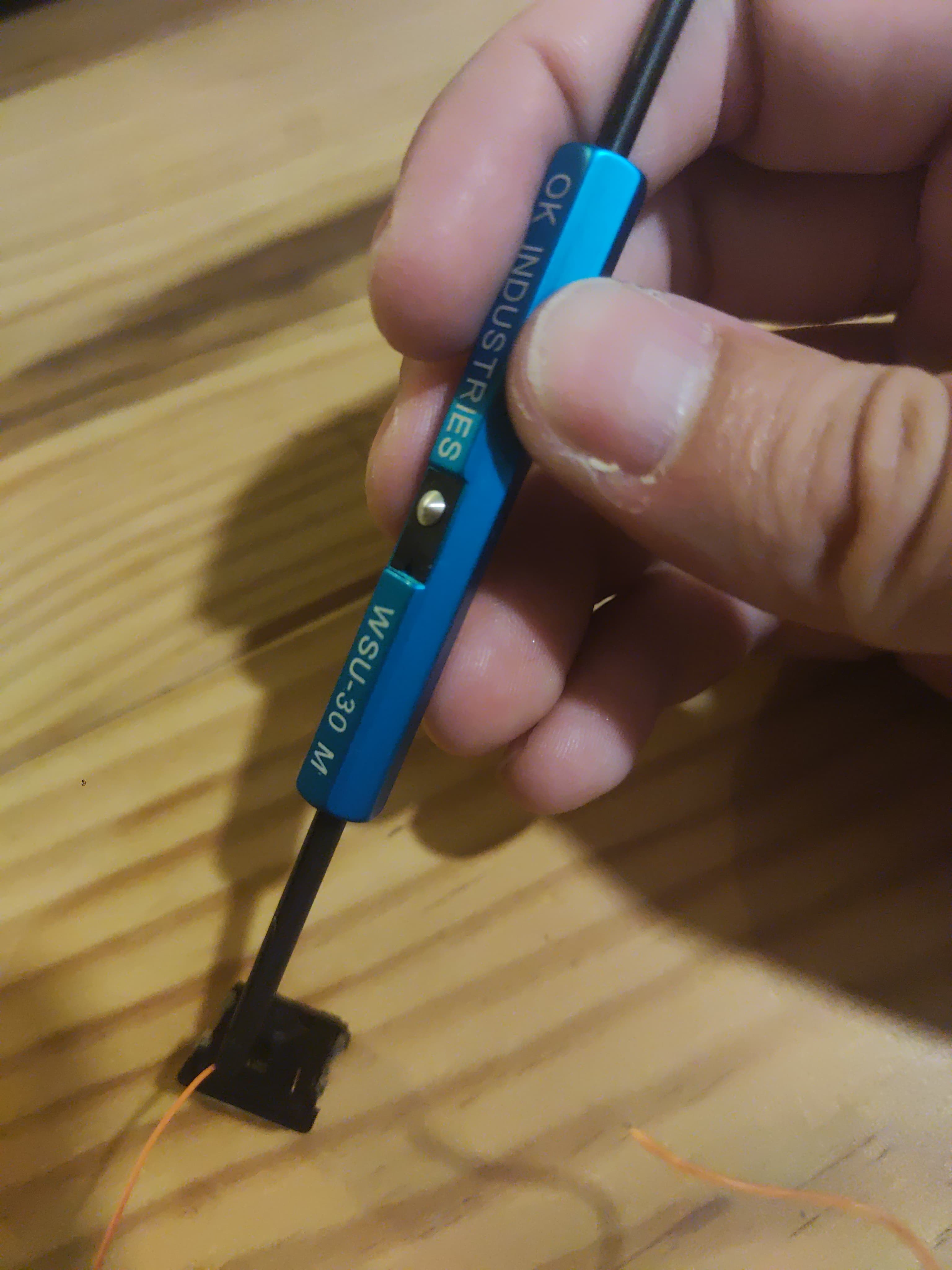

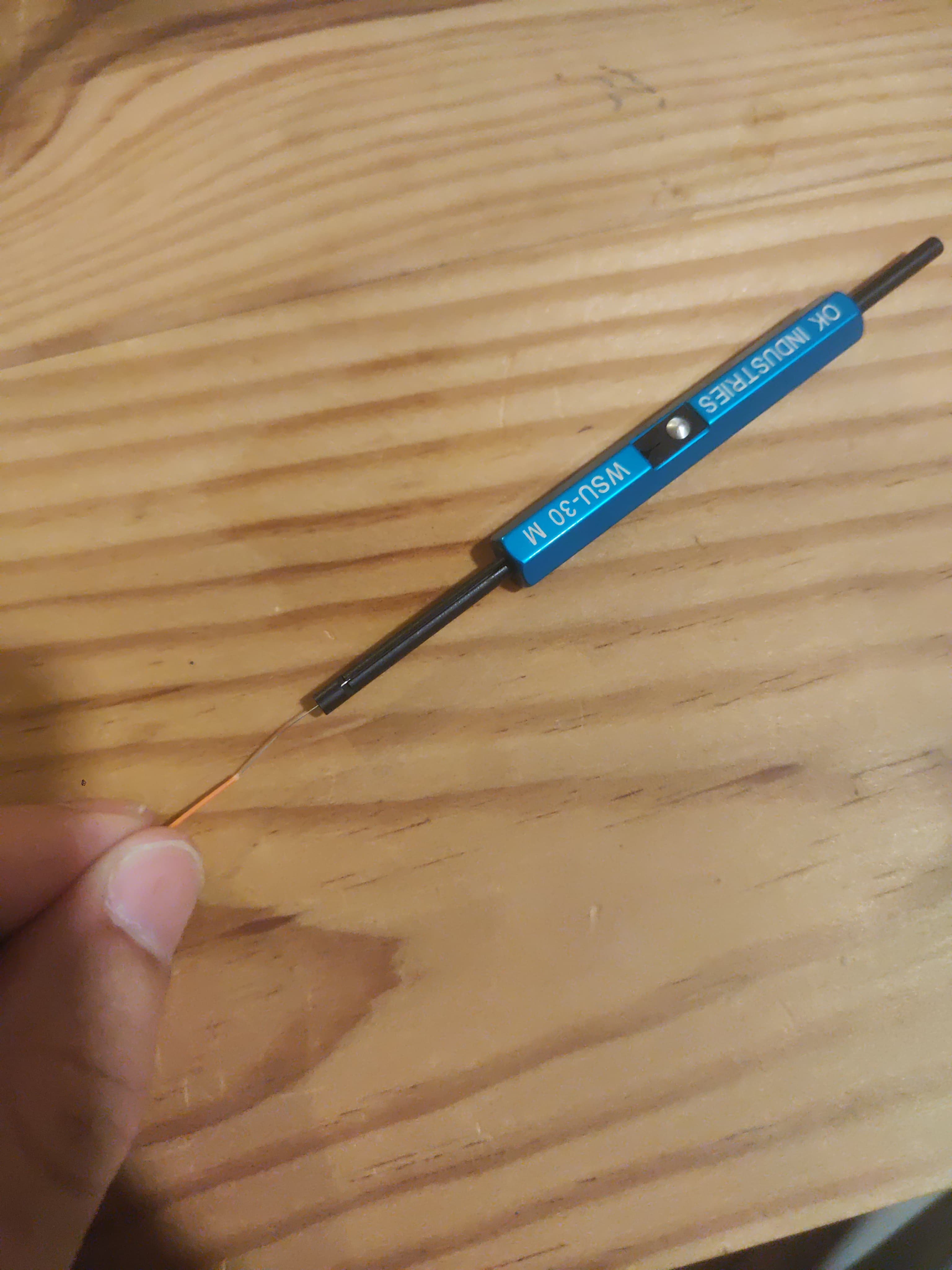

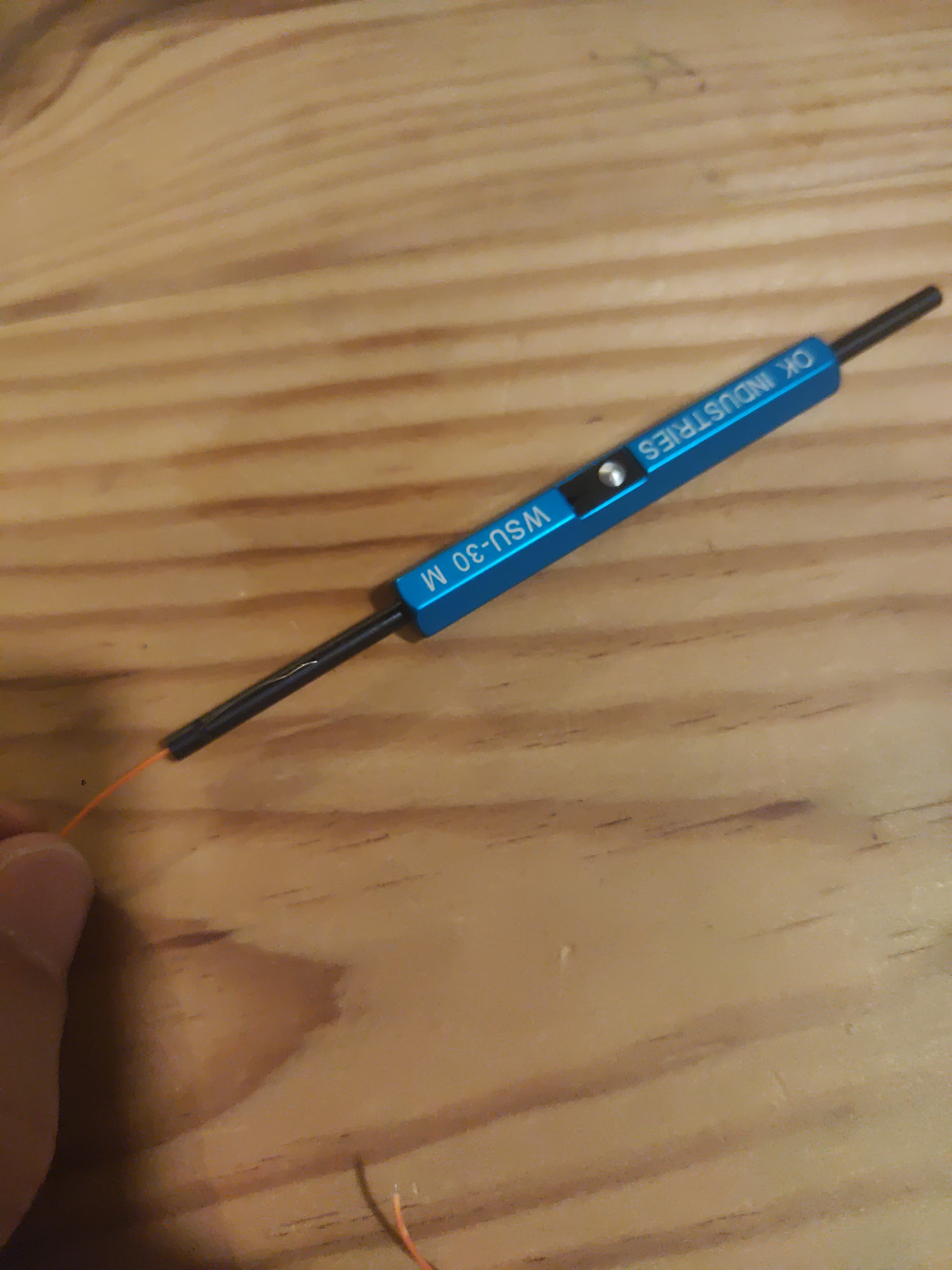

Cette méthode optionnelle permet une soudure plus facile et une connexion plus durable lorsque vous soudez un fil à une broche. Un outil à enrouler le fil (wire wrapping tool) est nécessaire.

• Dénudez 1 à 2 cm de fil.
• Insérez l'extrémité dénudée dans la rainure inférieure de l'outil.
• Poussez-le vers le haut jusqu'à ce que la partie non dénudée du fil l'arrête.
• Placez l'outil sur la broche.
• Faites-le tourner dans le sens des aiguilles d'une montre jusqu'à ce qu'il se libère.
• Ajoutez un peu de soudure pour une connexion permanente.

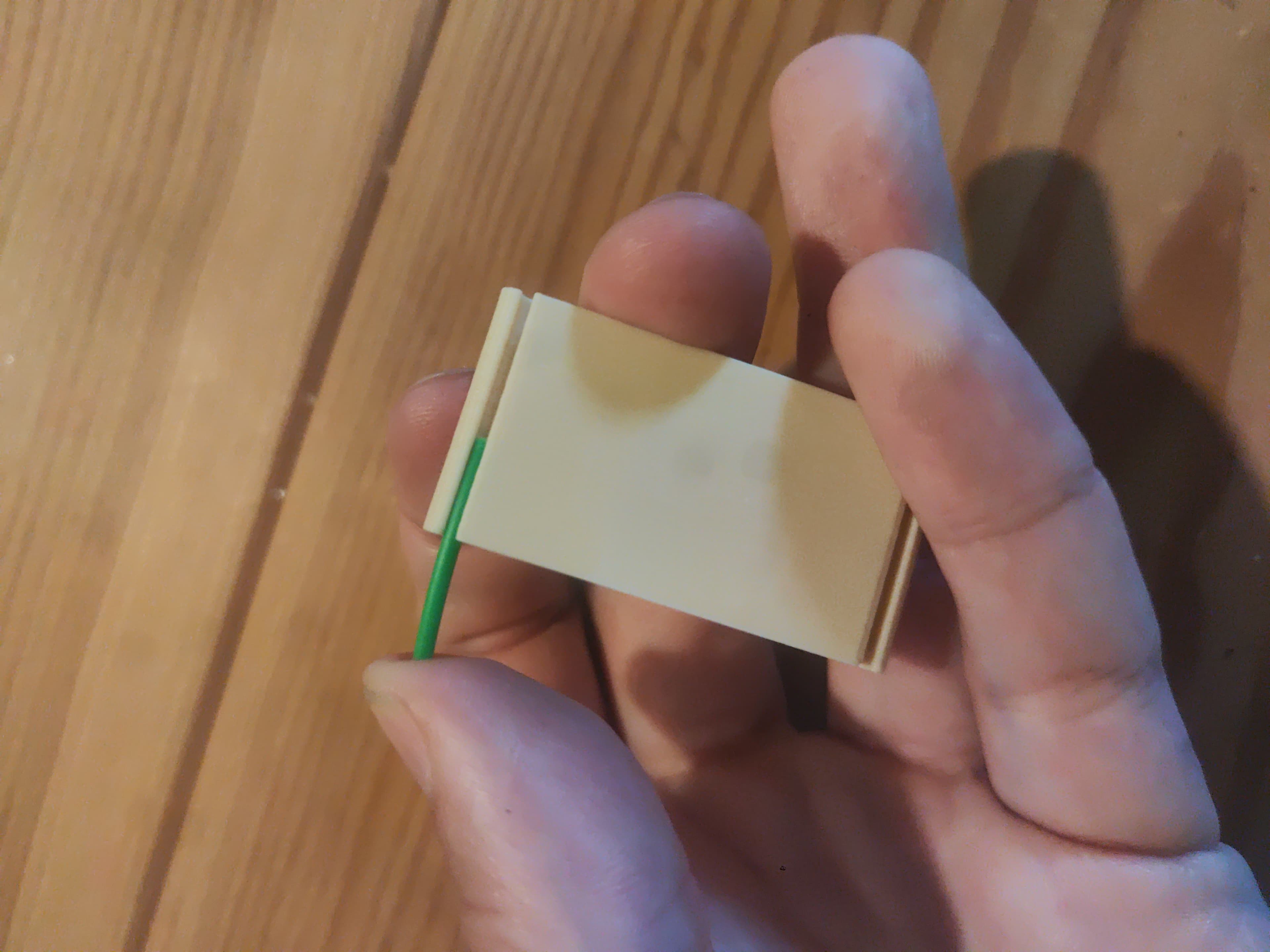

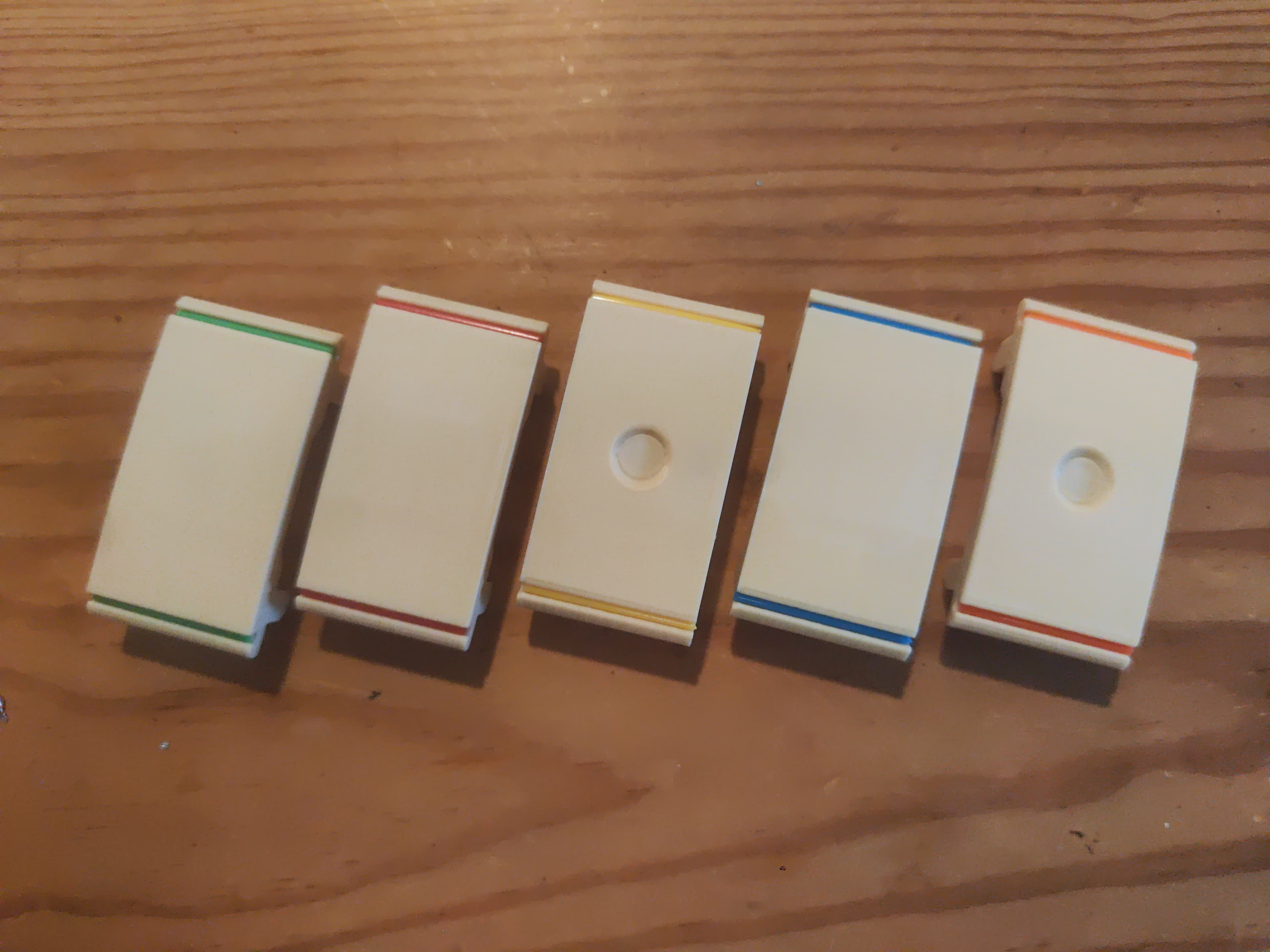

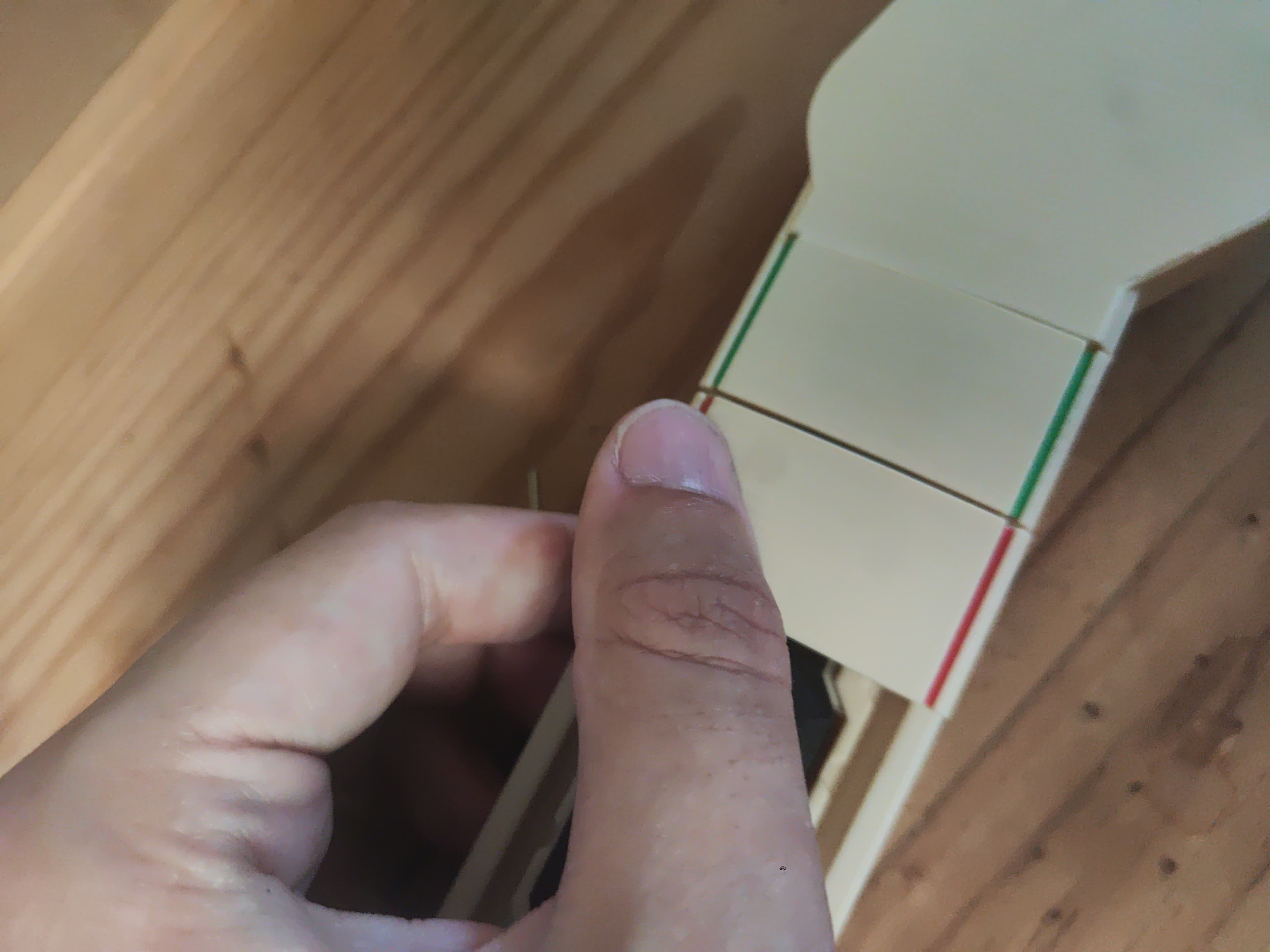

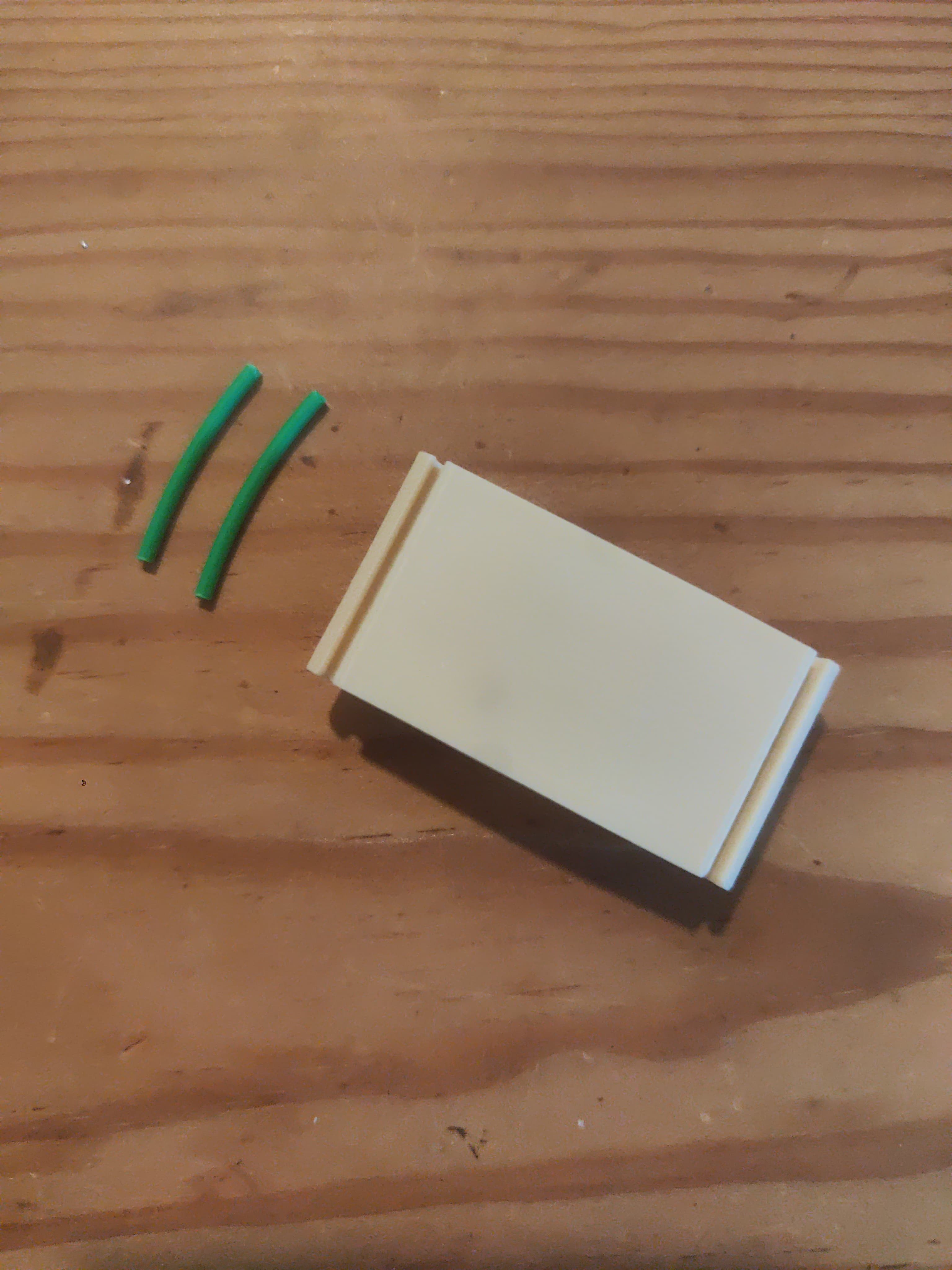

Pour ajouter un code couleur, pressez un brin de filament dans la petite rainure située sur chaque frette.

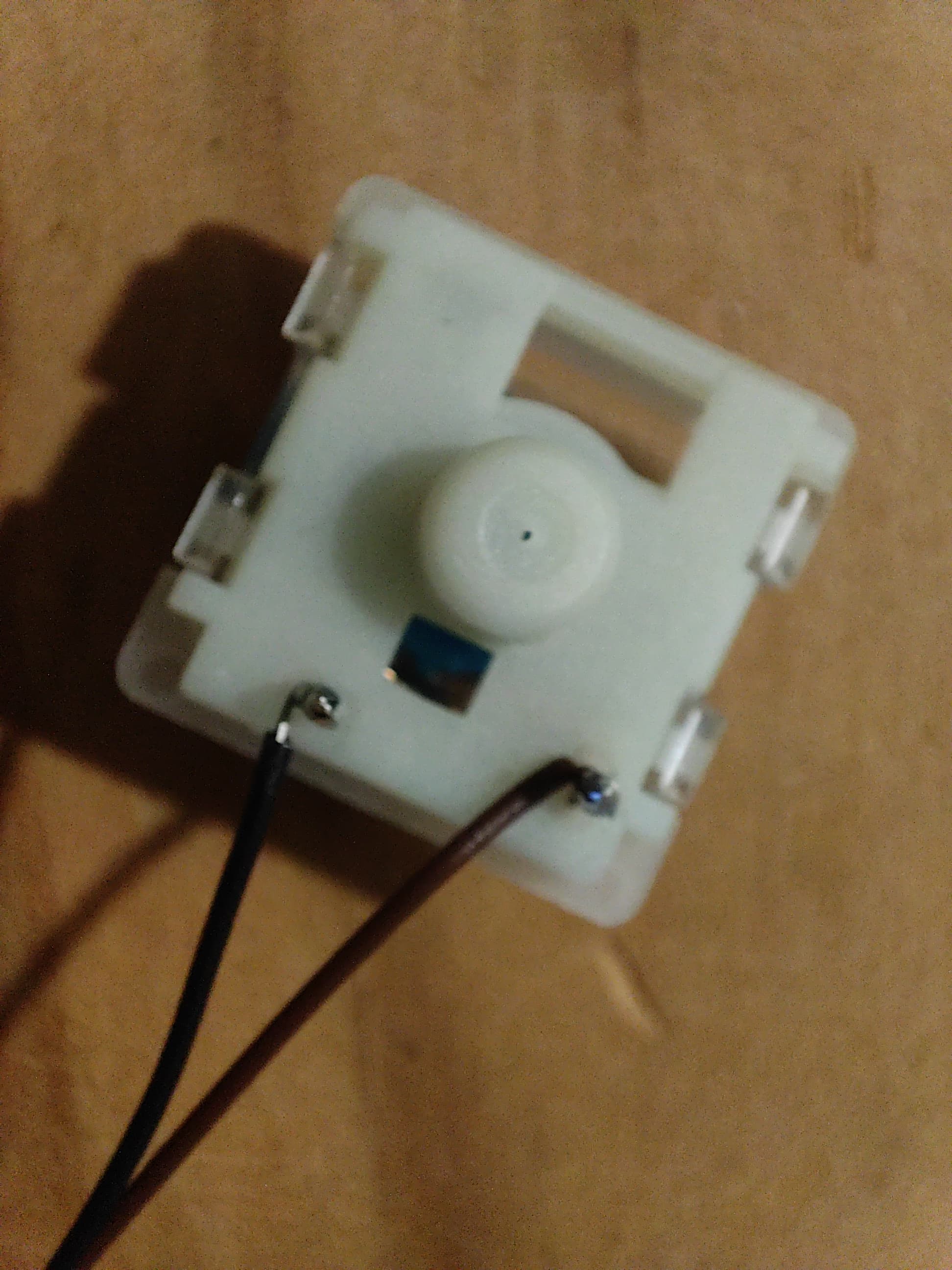

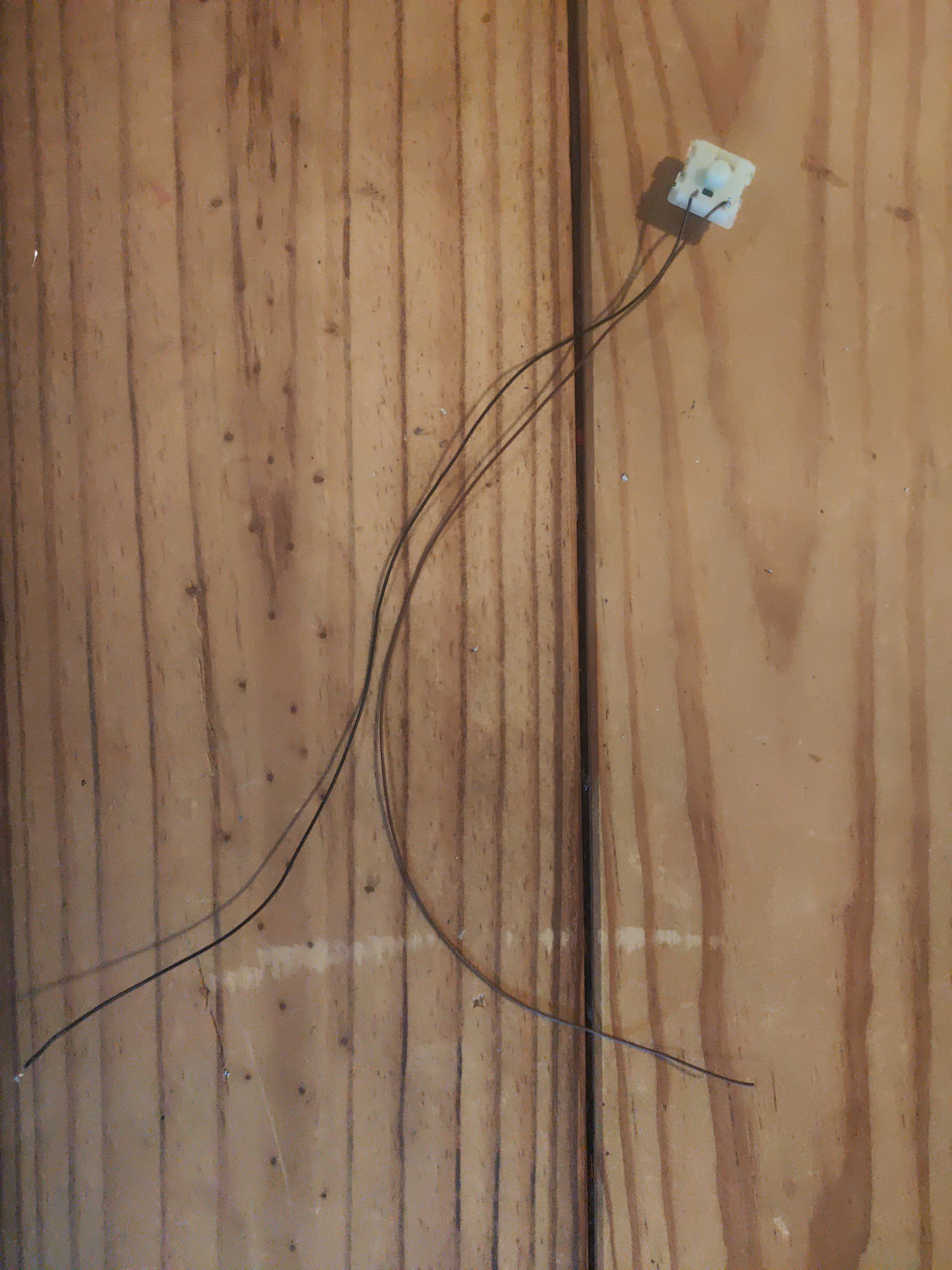

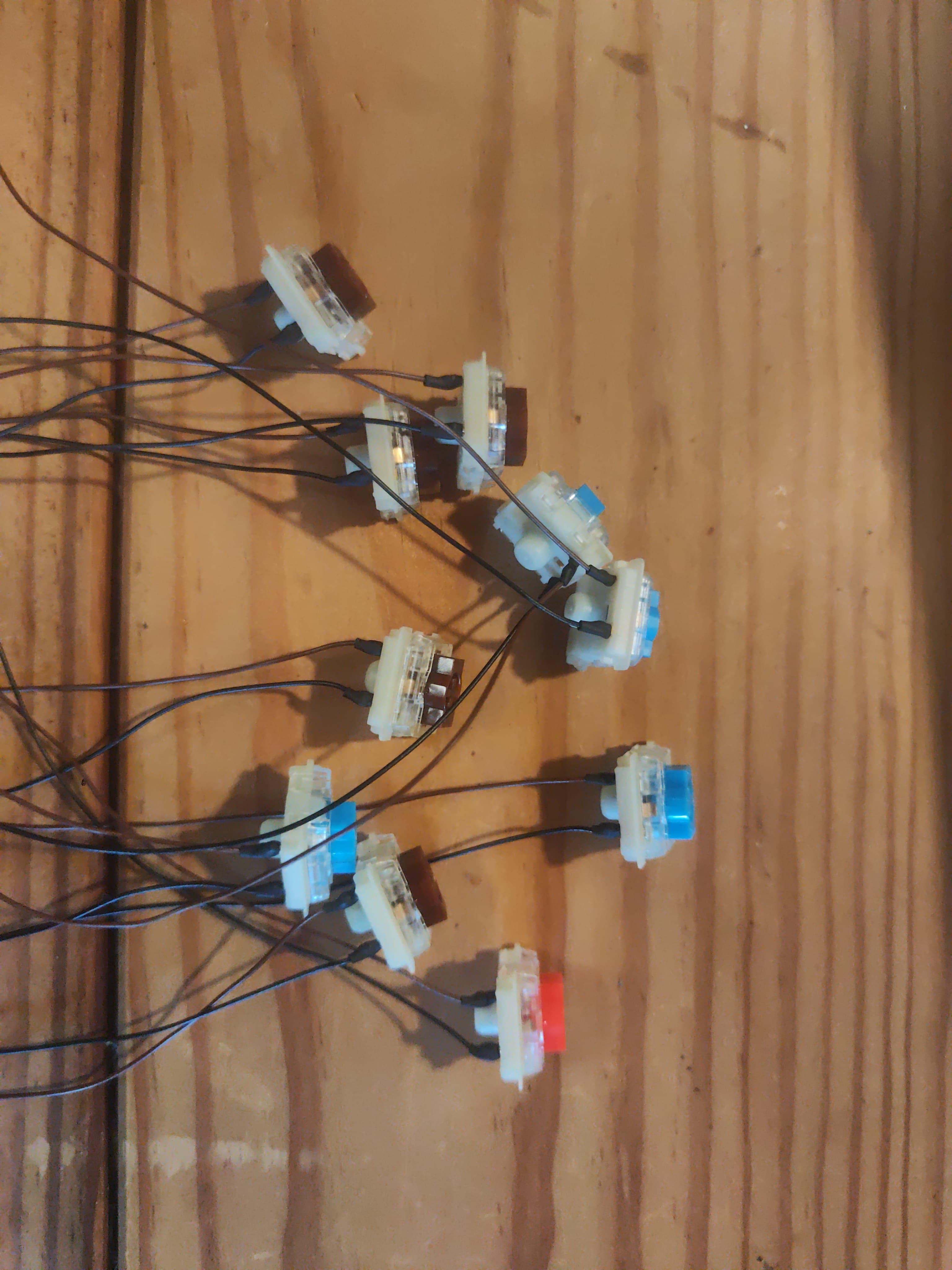

• Soudez deux fils de 30 cm de couleurs différentes aux bornes de l'un des interrupteurs.
• Pour renforcer la connexion (facultatif), vous pouvez glisser un morceau de gaine thermorétractable sur la soudure.
• Répétez cette opération pour les 10 interrupteurs.

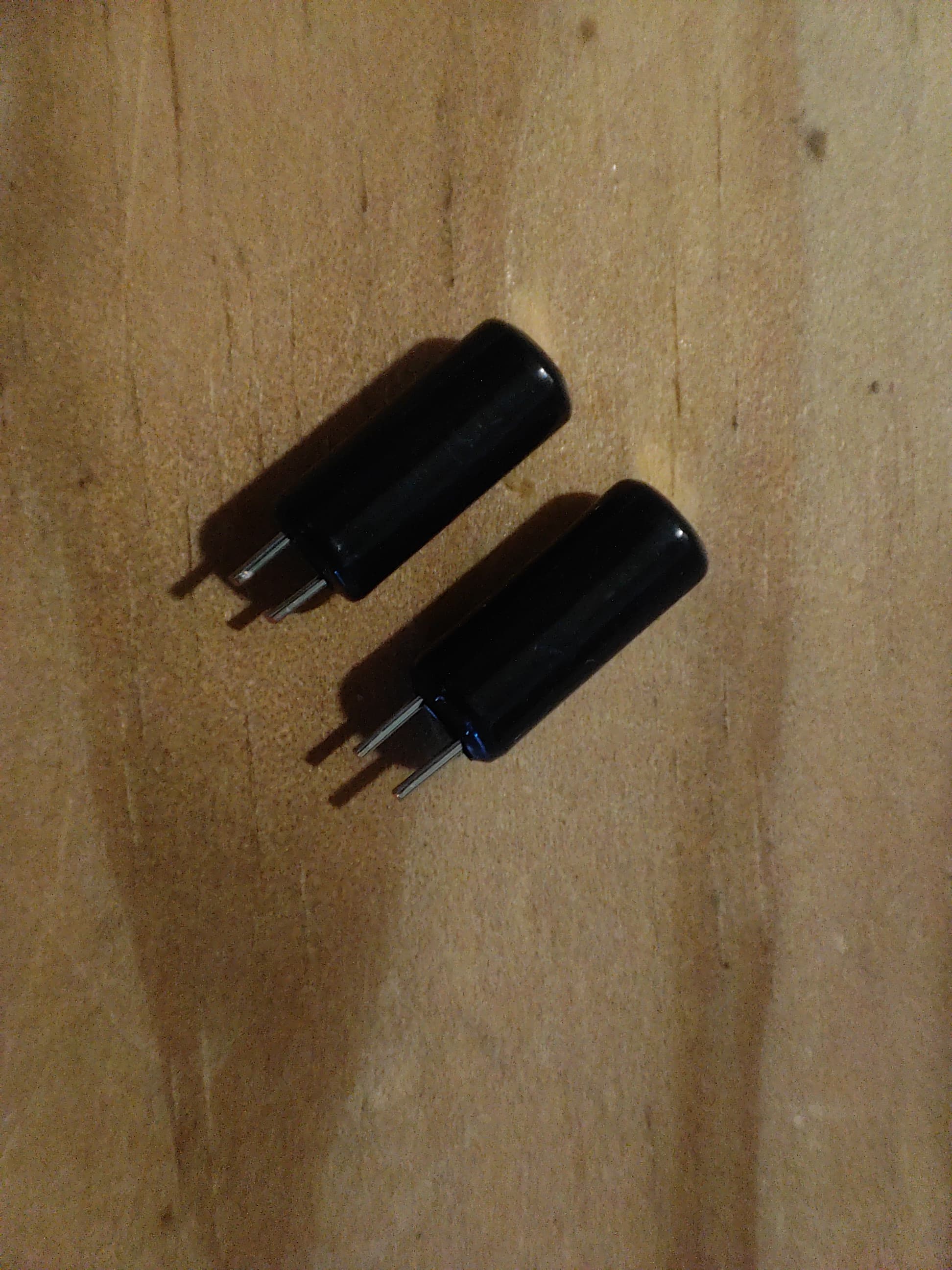

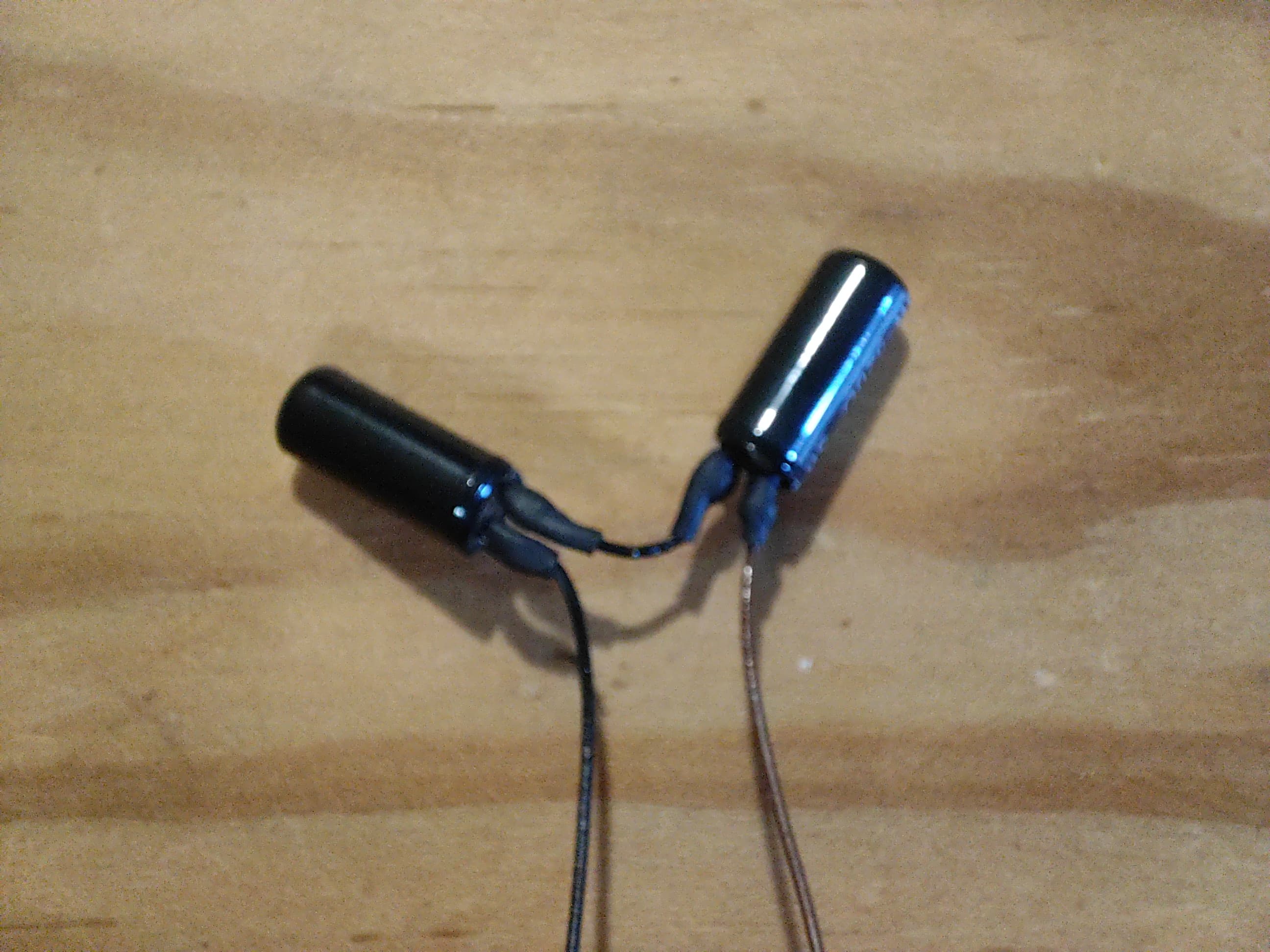

• Soudez deux capteurs d'inclinaison SW-520D ensemble en utilisant un fil de 1 à 2 cm.
• Soudez deux fils de 30 cm de couleurs différentes aux broches restantes.
• Utilisez de la gaine thermorétractable pour renforcer les soudures. (facultatif)

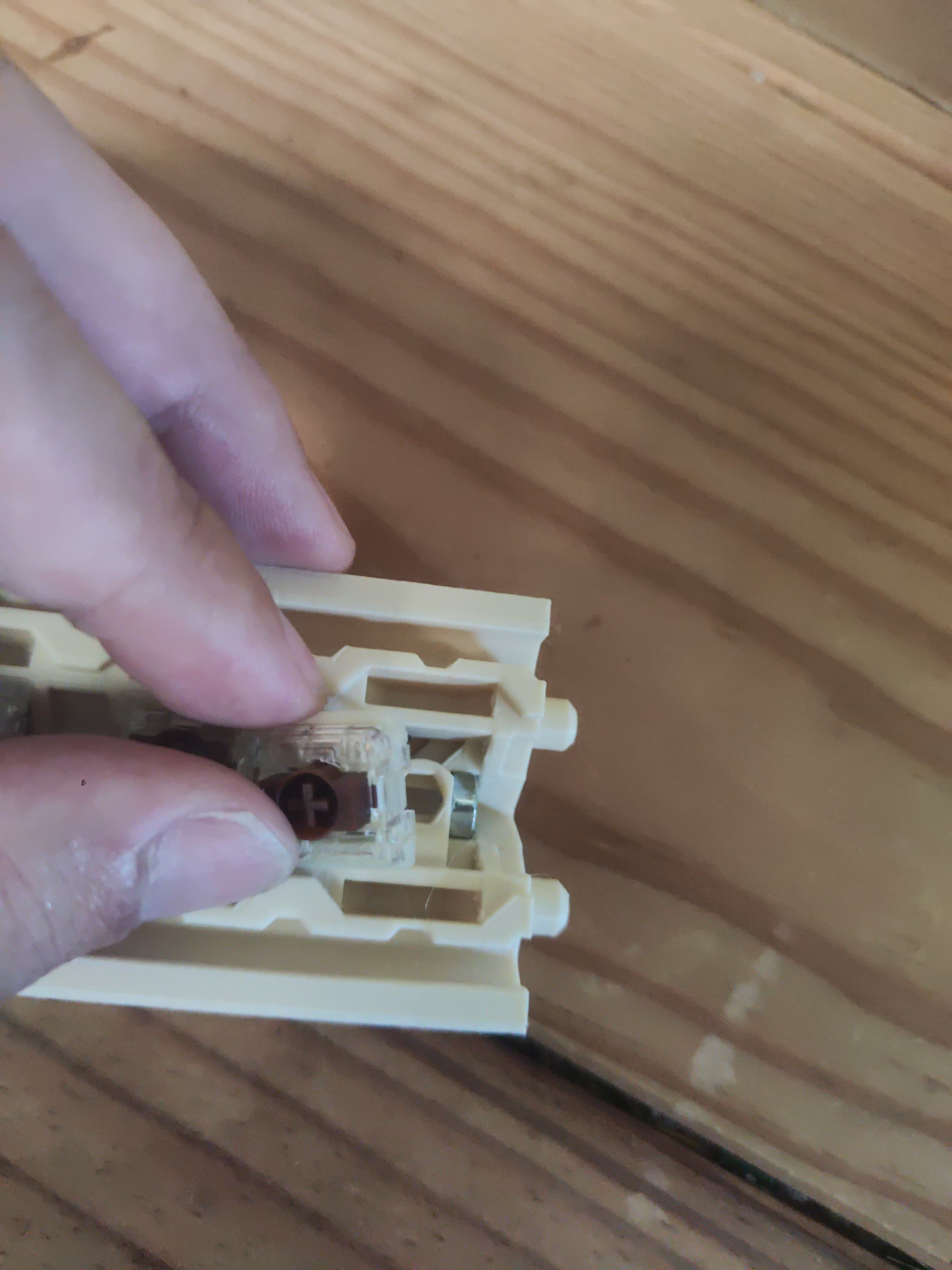

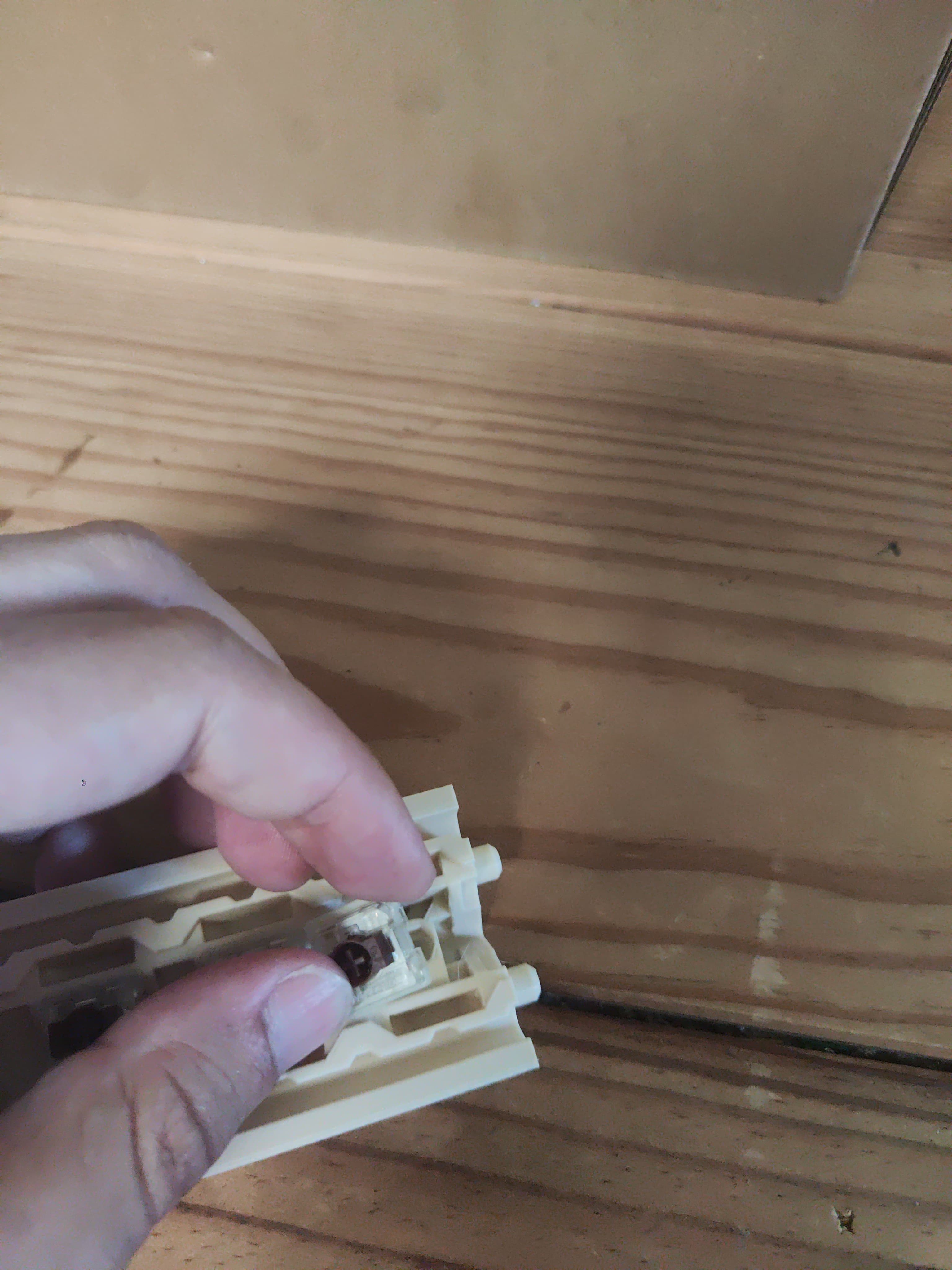

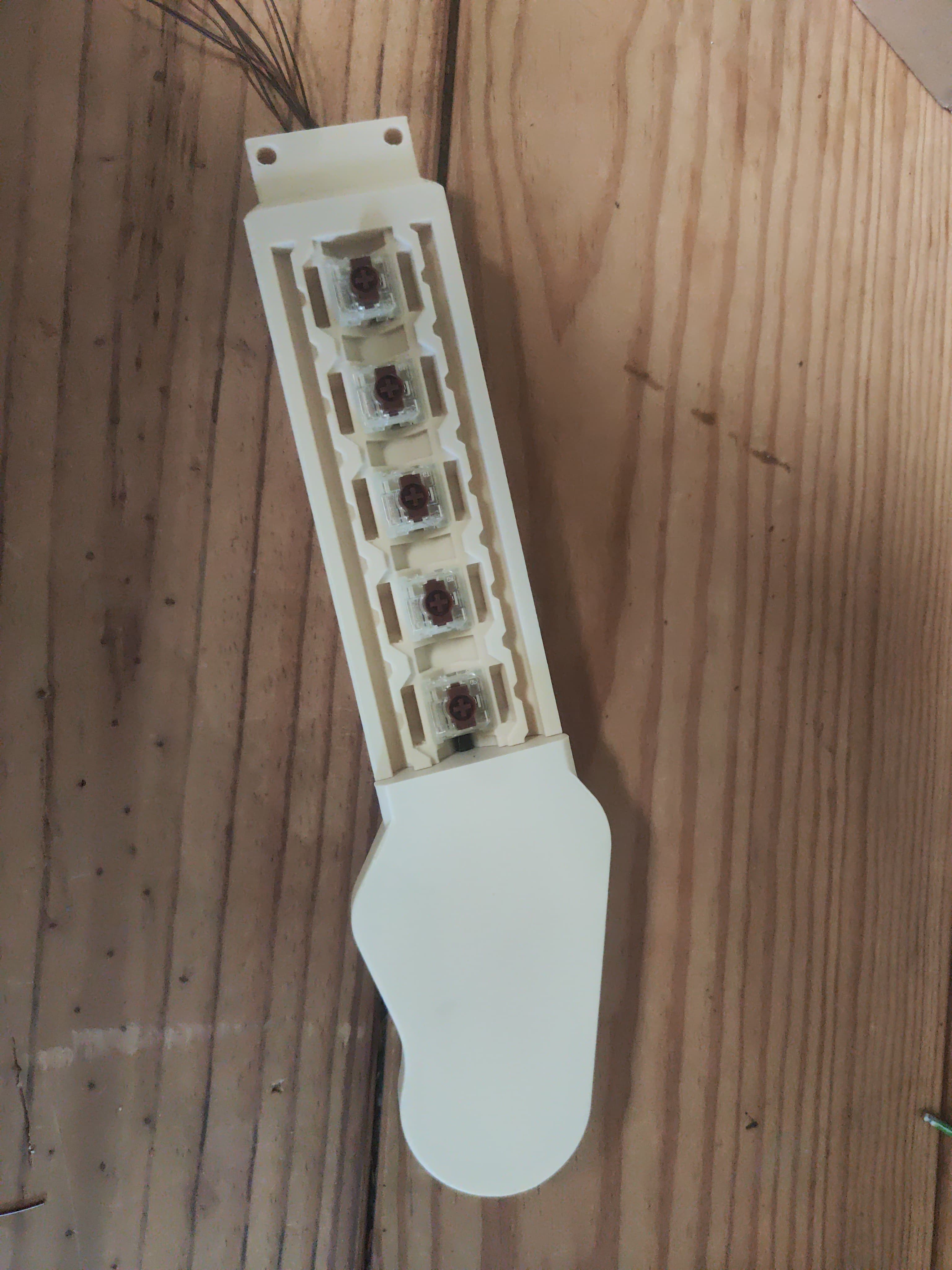

• Prenez l'un des interrupteurs que vous avez préparés.

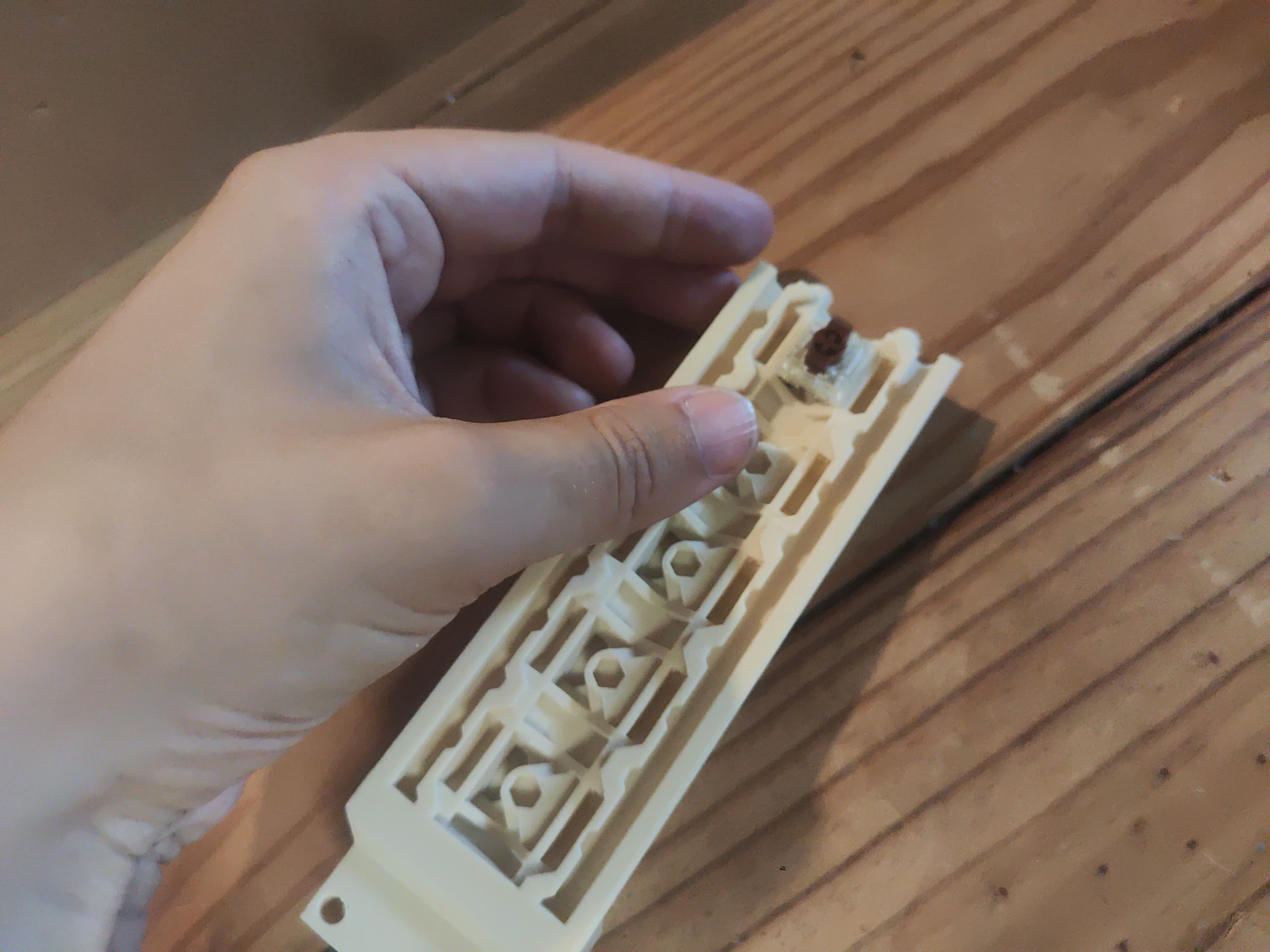

• Guidez ses fils à travers le manche du contrôleur et enfoncez fermement le bouton dans son emplacement.

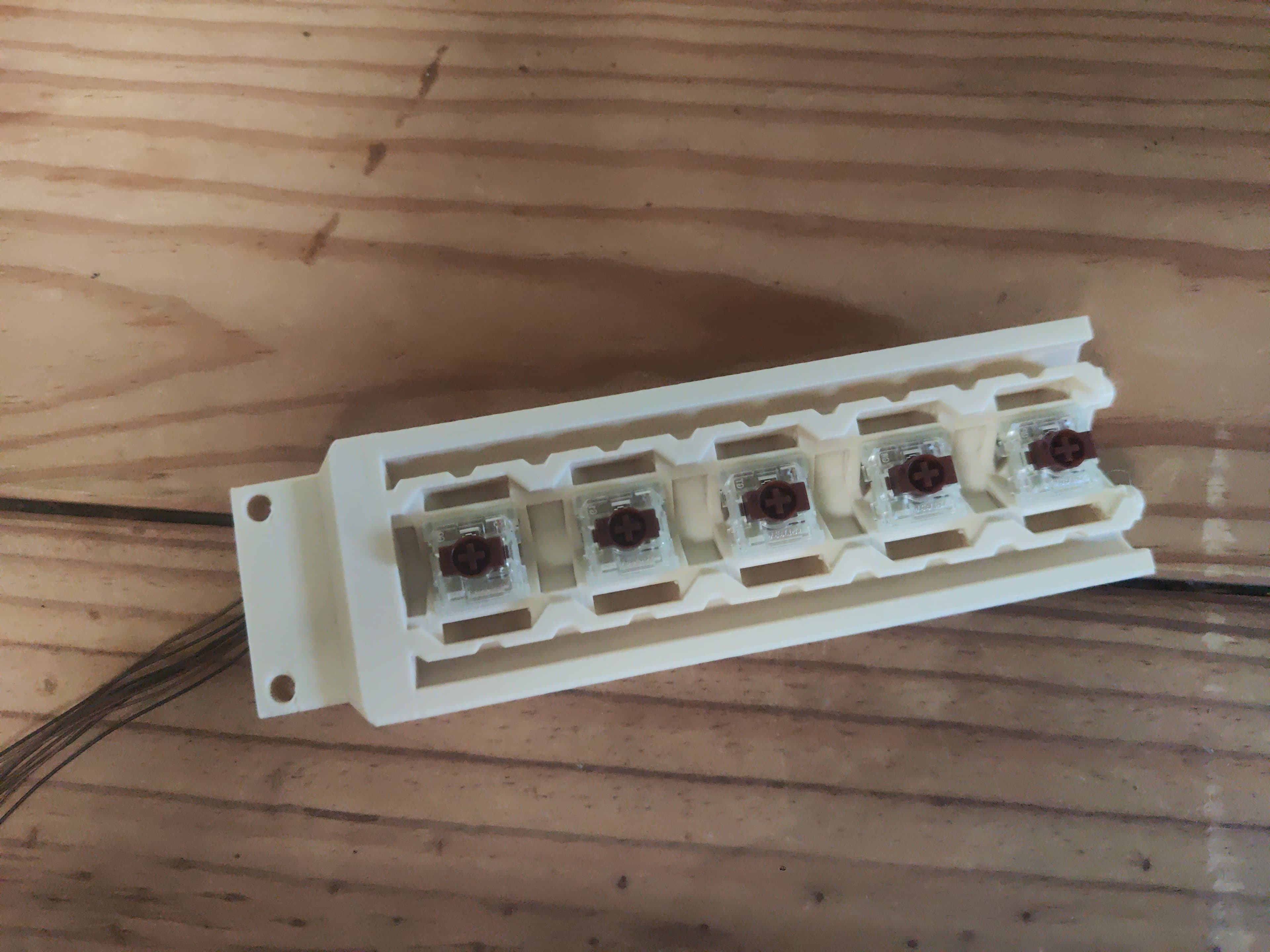

• Répétez cette opération pour les quatre interrupteurs restants, en progressant vers l'intérieur.

• Retirez le cinquième interrupteur de son emplacement.

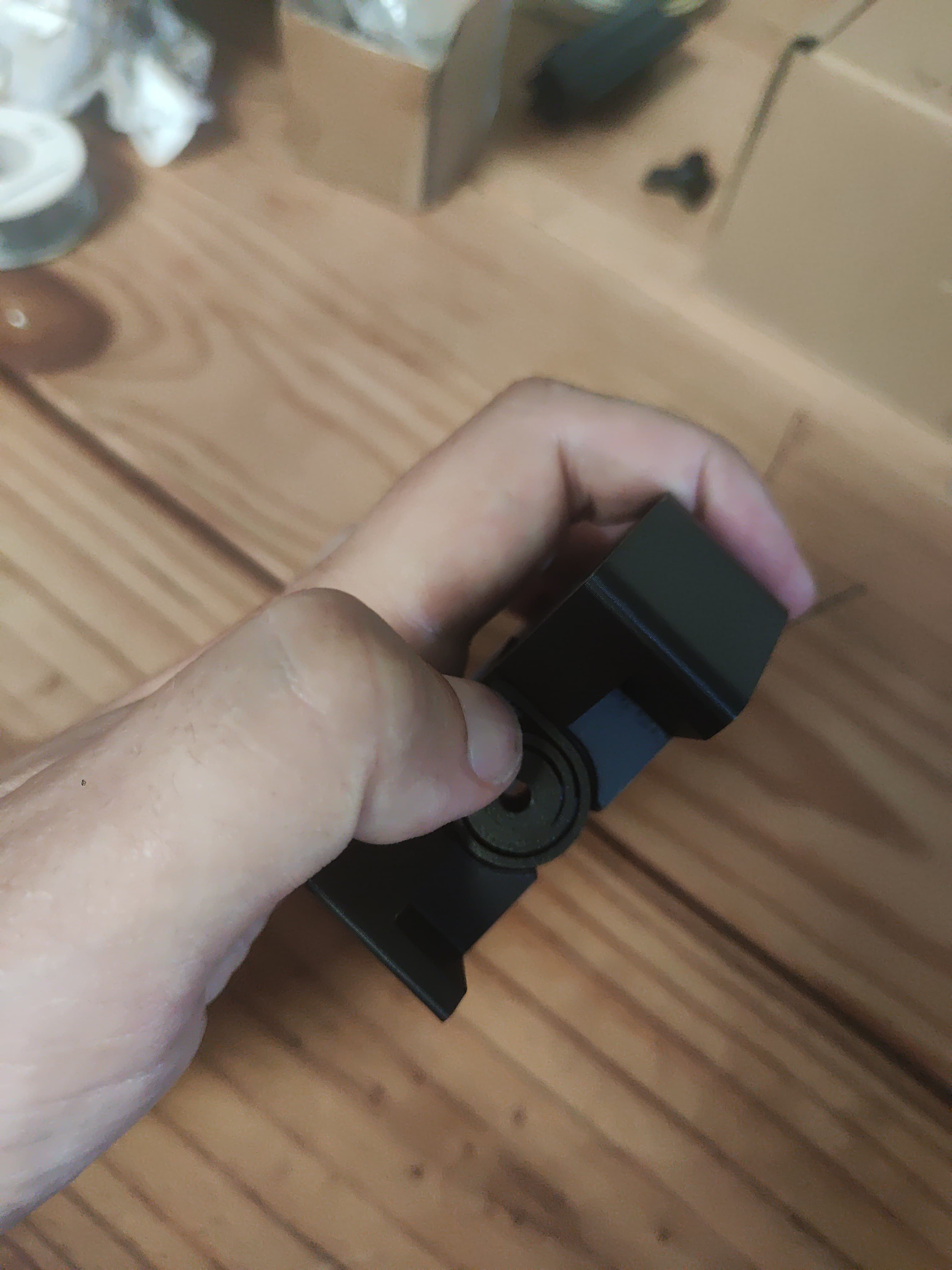

• Insérez un écrou M4 dans la rainure prévue à cet effet.
• Placez la tête sur le manche, en alignant les trous avec les goupilles de centrage.
• Utilisez une vis M4 x 30 mm pour fixer la tête.
• Réinsérez le cinquième interrupteur dans son emplacement.

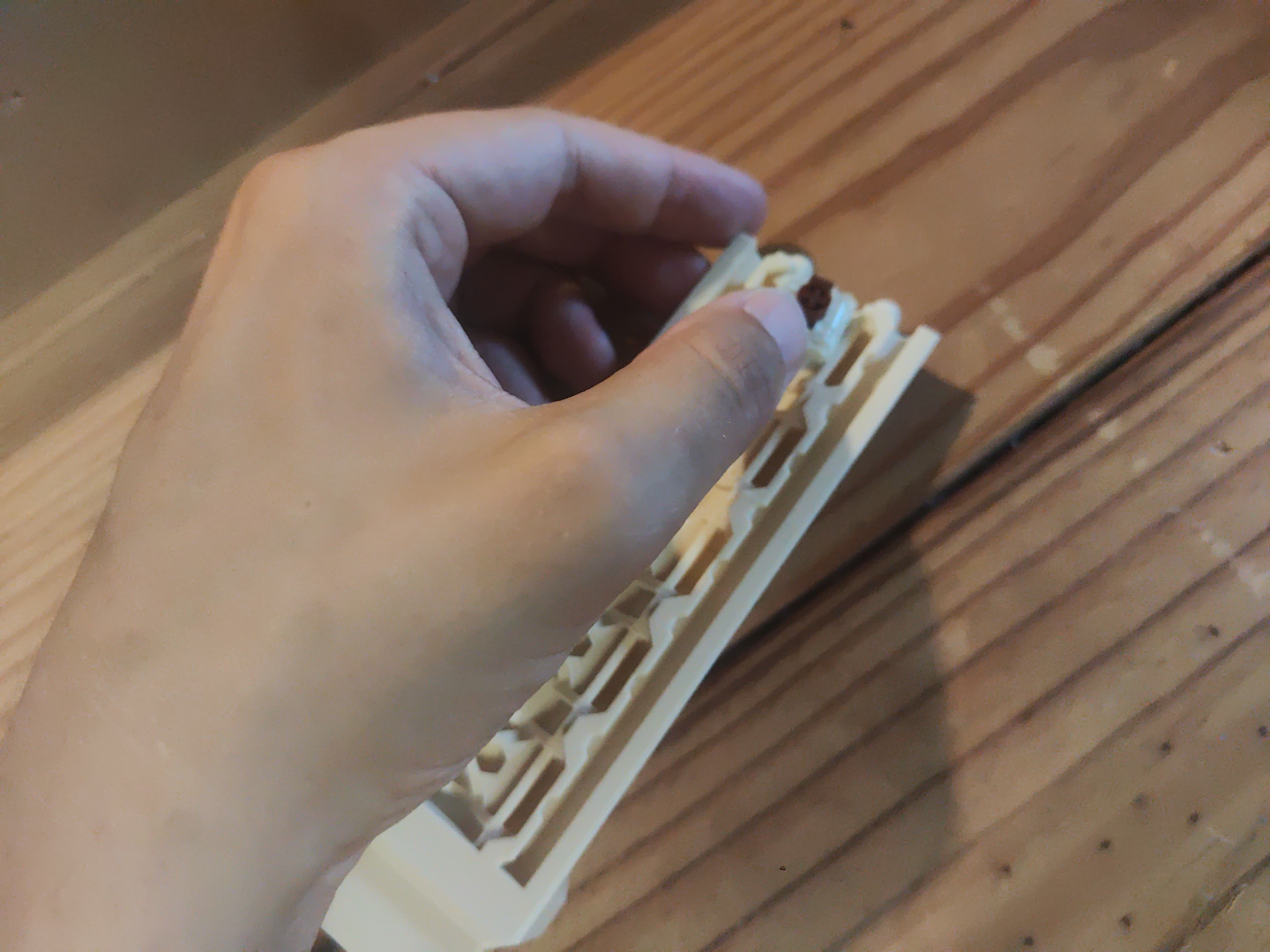

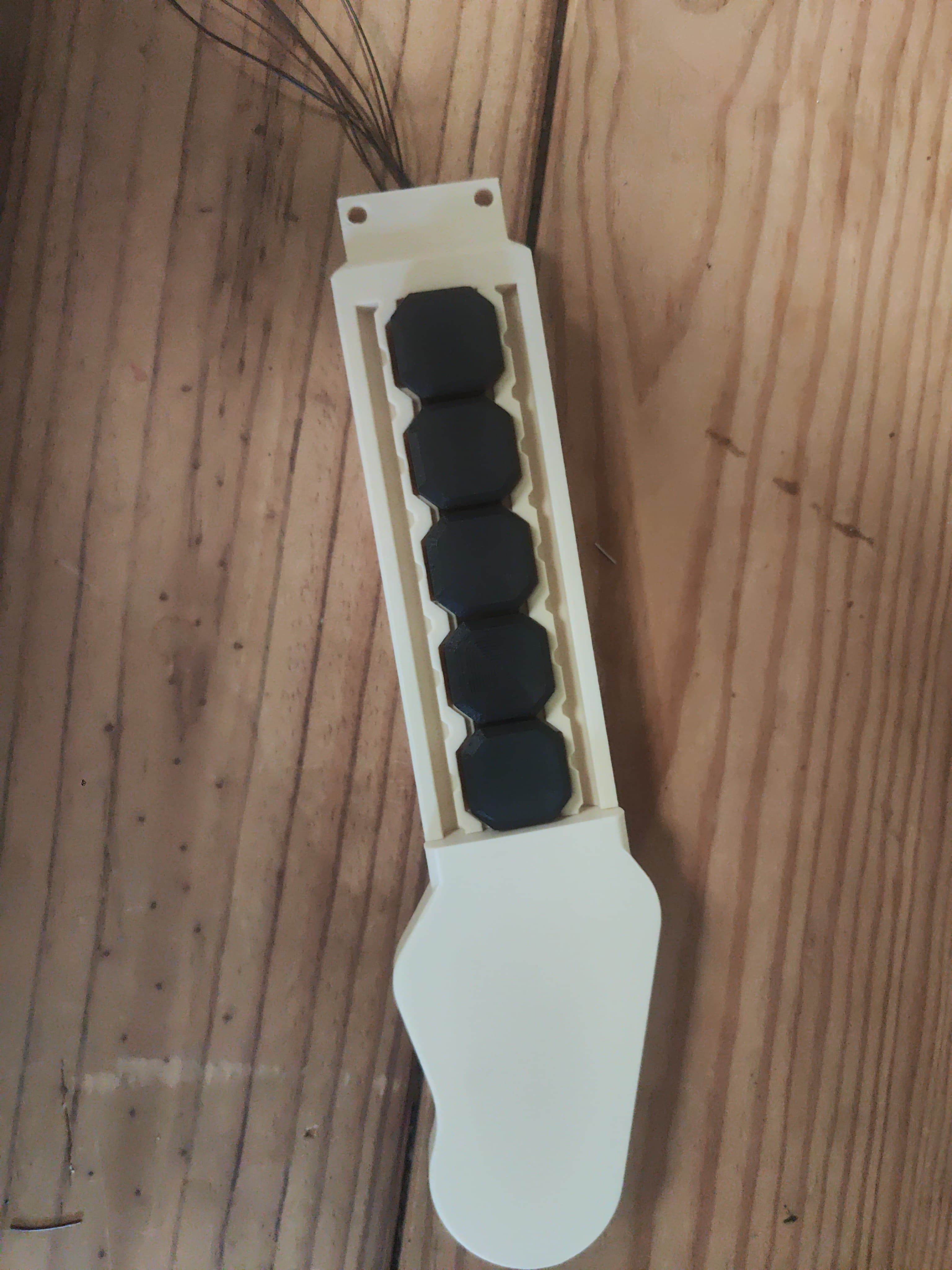

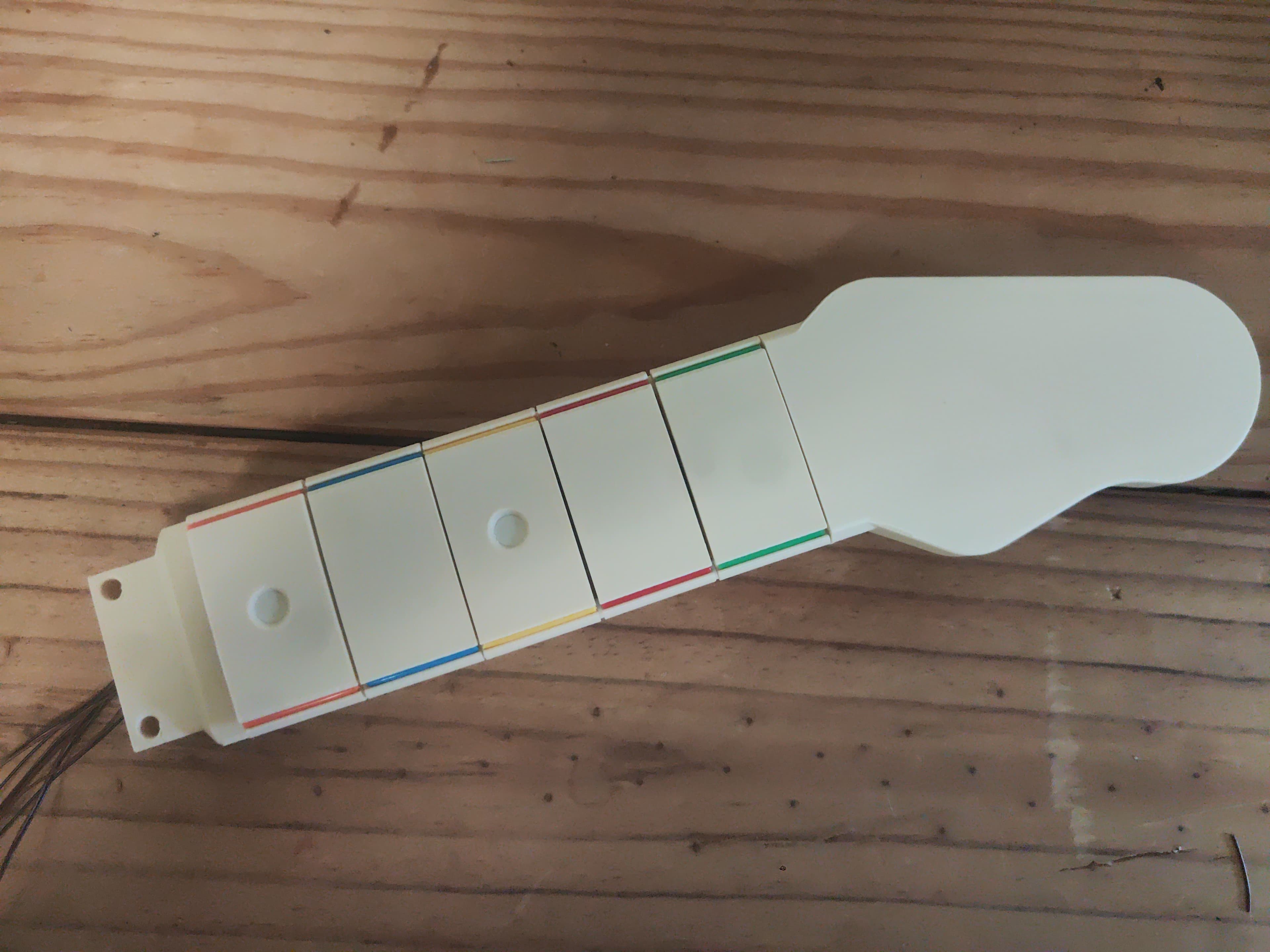

• Insérez chaque bouton-poussoir dans son emplacement correspondant sur le manche.
• Faites attention à l'alignement du bouton : l'interrupteur doit se trouver directement en dessous pour que vous puissiez l'activer en appuyant. Si le bouton n'appuie pas sur l'interrupteur, faites-le pivoter de 90 degrés et réessayez.
• Une fois alignée, enfoncez fermement chaque frette jusqu'à ce qu'elle s'enclenche solidement.
• Vérifiez que les couleurs de vos boutons sont dans le bon ordre.

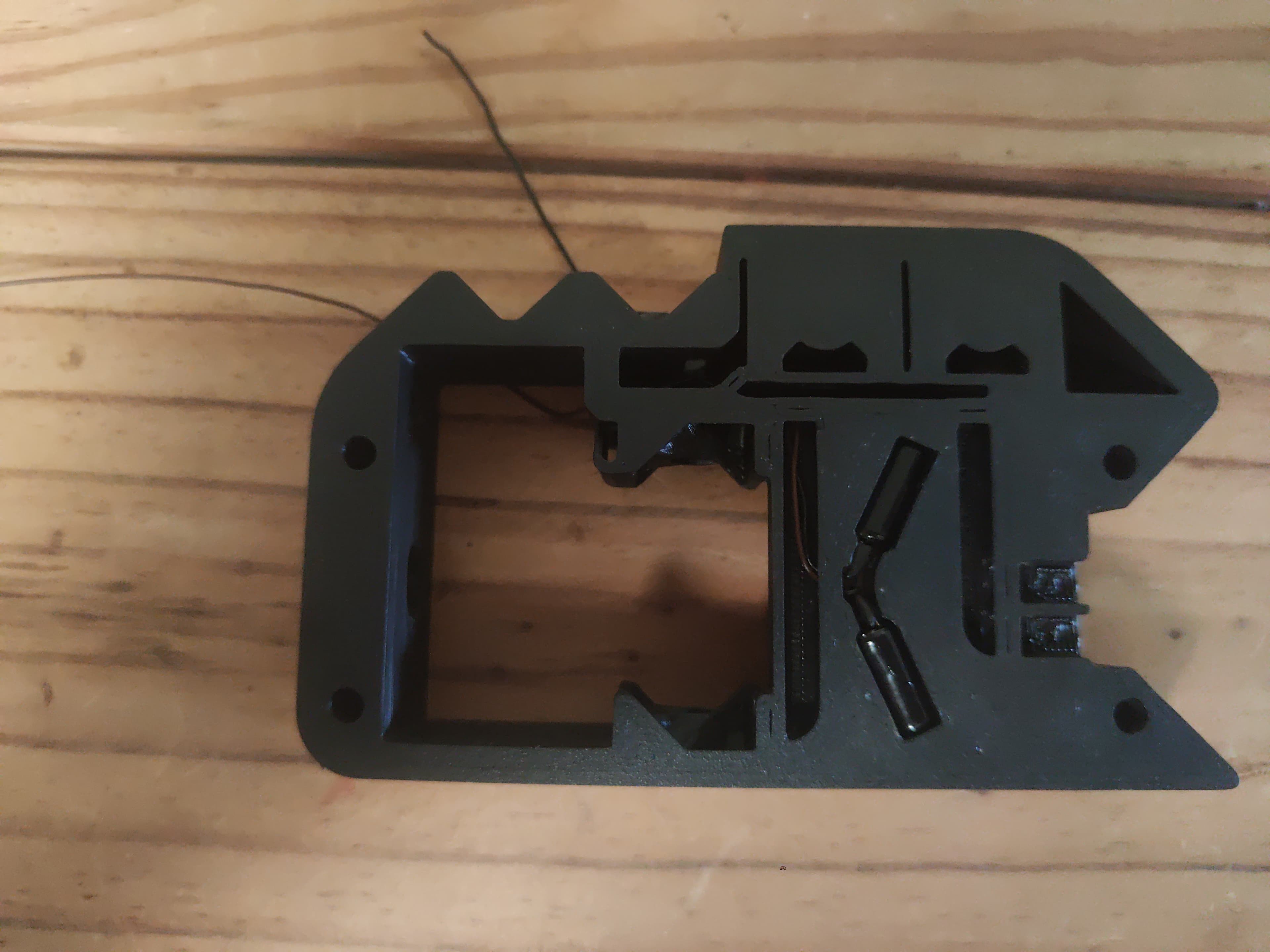

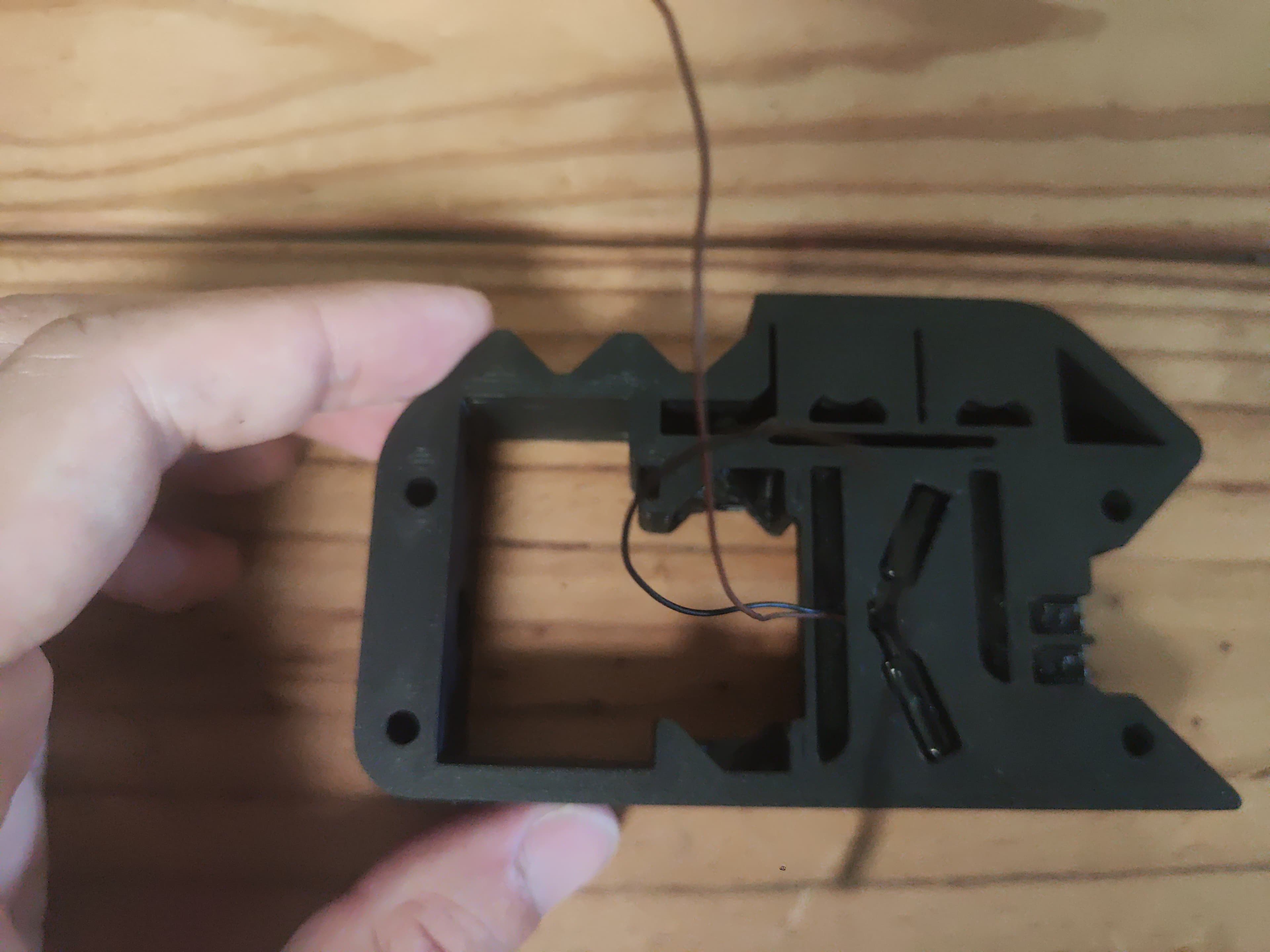

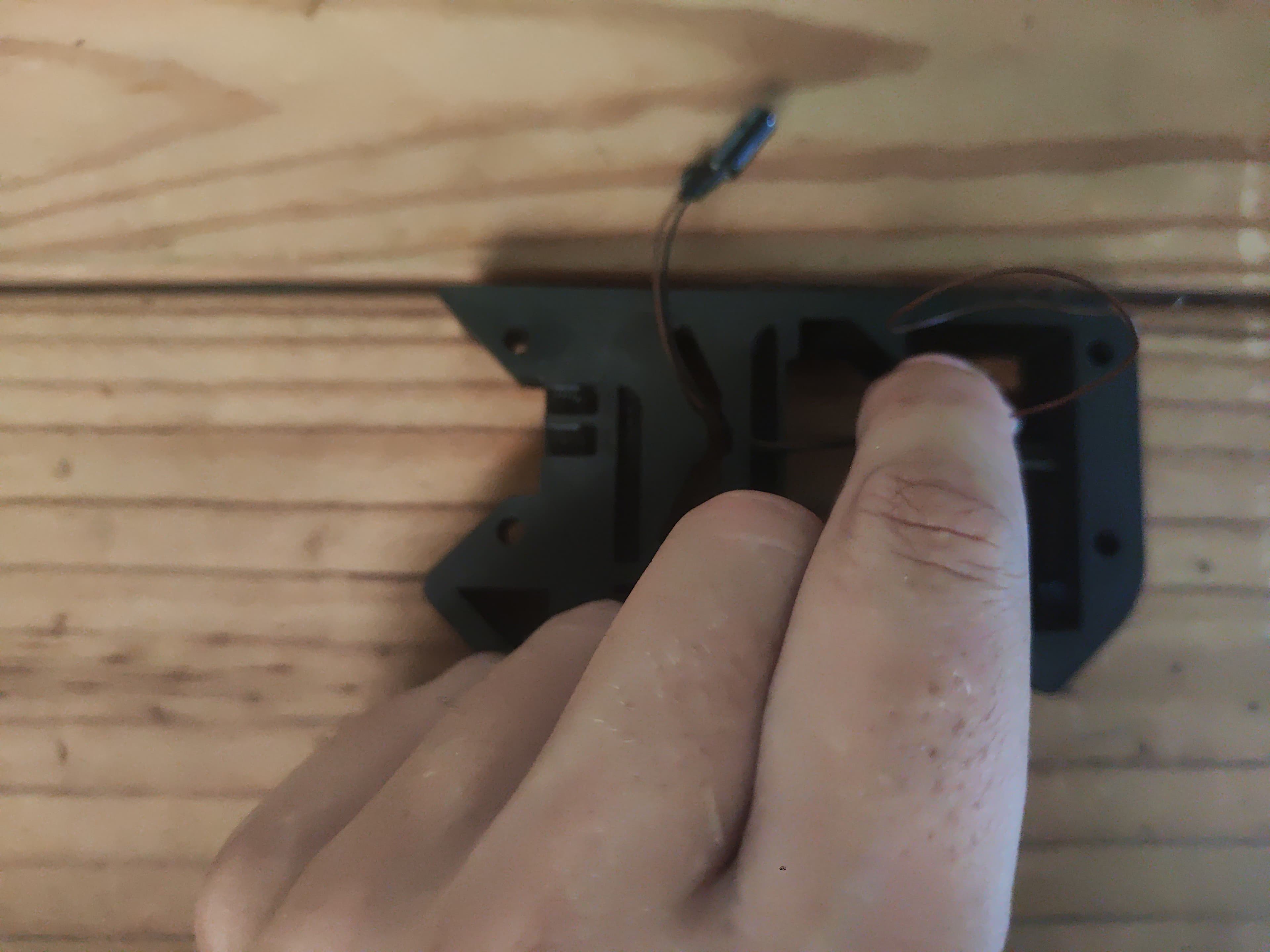

• Prenez le capteur d'inclinaison que vous avez préparé et guidez les fils à travers la base.
• Enfoncez fermement les capteurs dans leur emplacement dans la base jusqu'à ce qu'ils soient bien fixés.

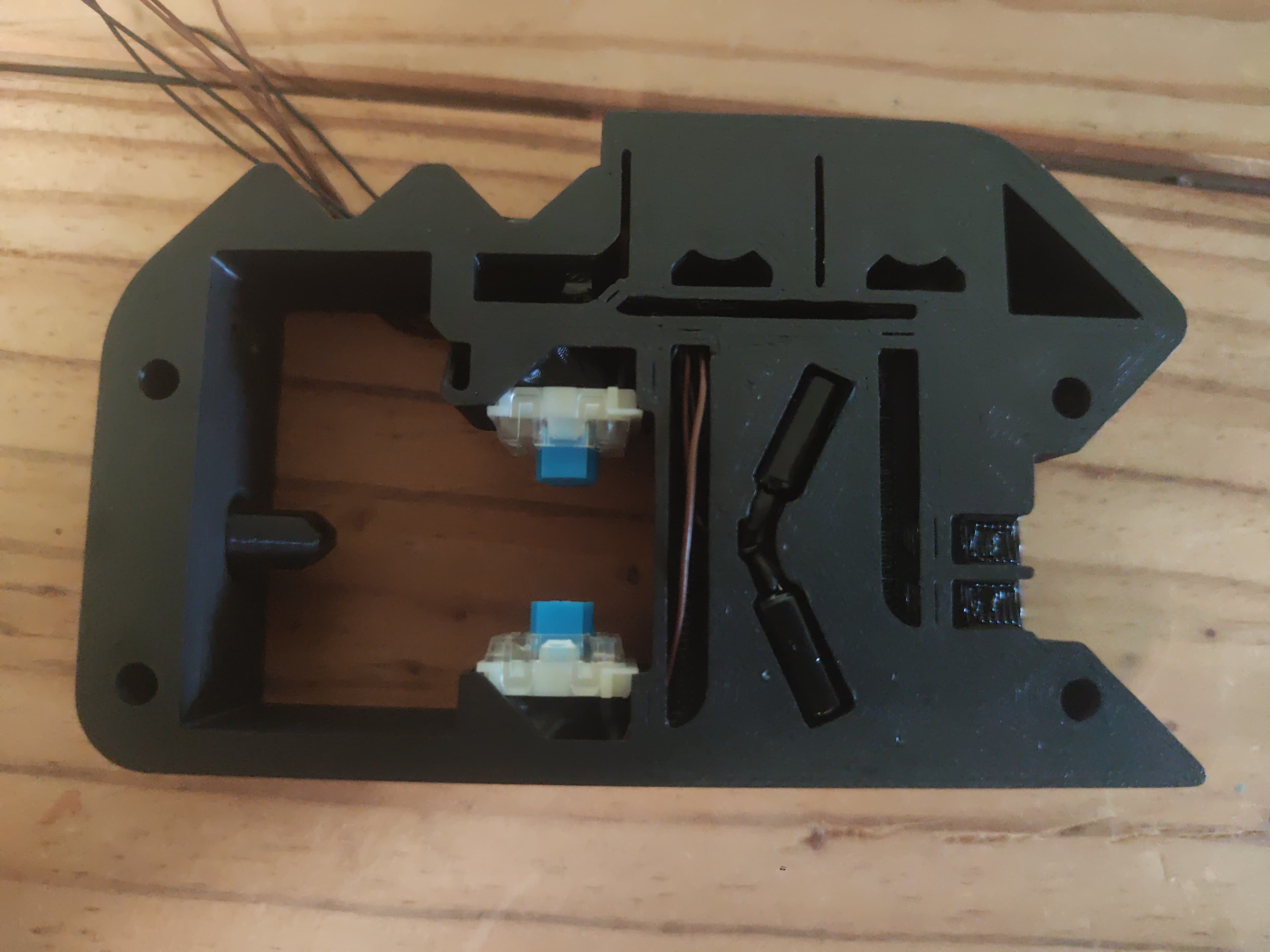

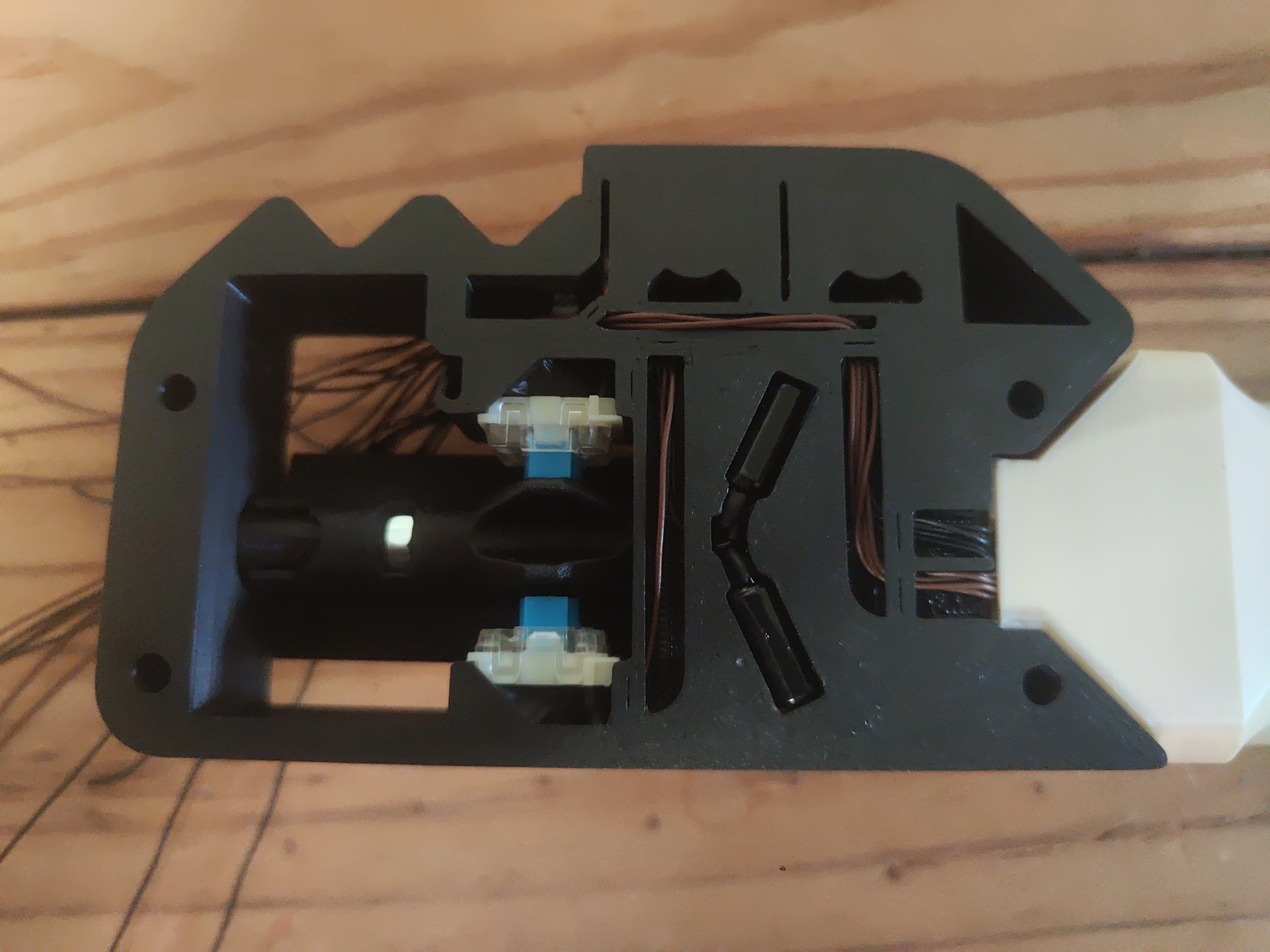

• Prenez deux interrupteurs et guidez leurs fils à travers la base.
• Enfoncez les fermement dans leur emplacement jusqu'à ce qu'ils soient bien fixés.

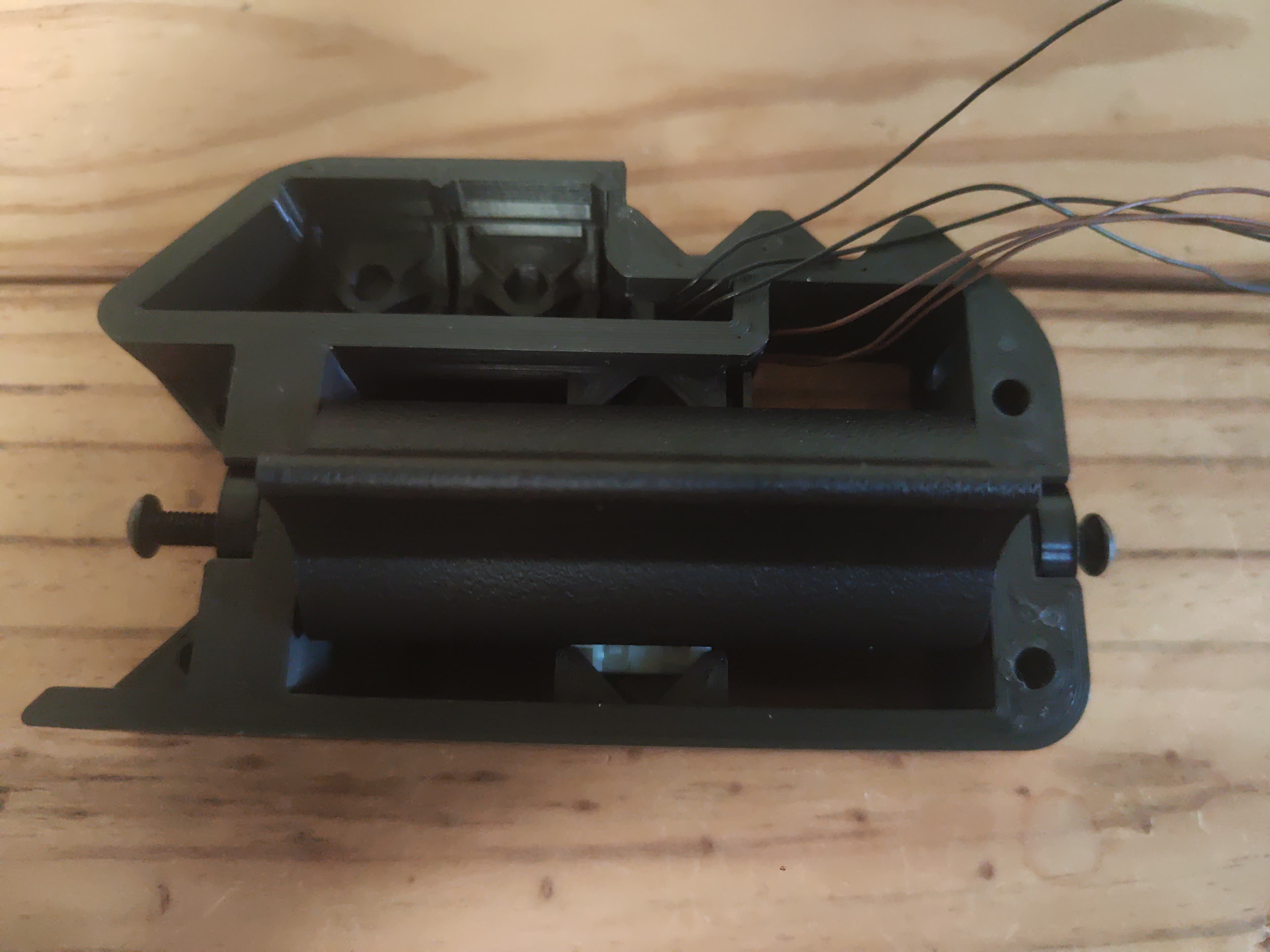

• Insérez les ressorts dans leur emplacement sur la base.

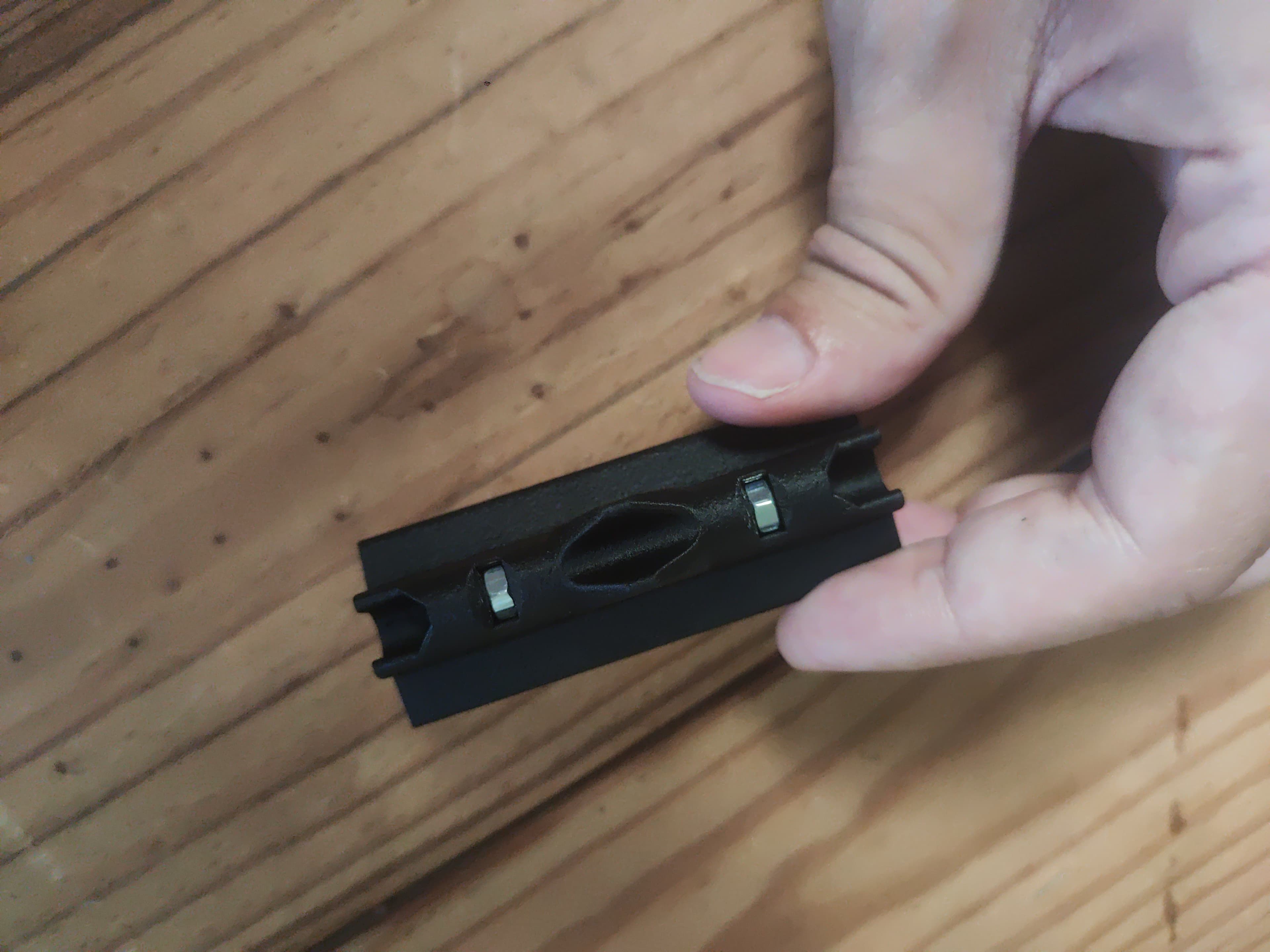

• Insérez deux écrous M4 dans les fentes de la barre de strum.
• Placez la barre de strum sur la base, en alignant les trous avec les ressorts et les écrous.
• Fixez la barre de strum à l'aide de deux vis M4 x 30 mm. Attention à ne pas trop les serrer : la barre de strum doit pouvoir bouger librement.

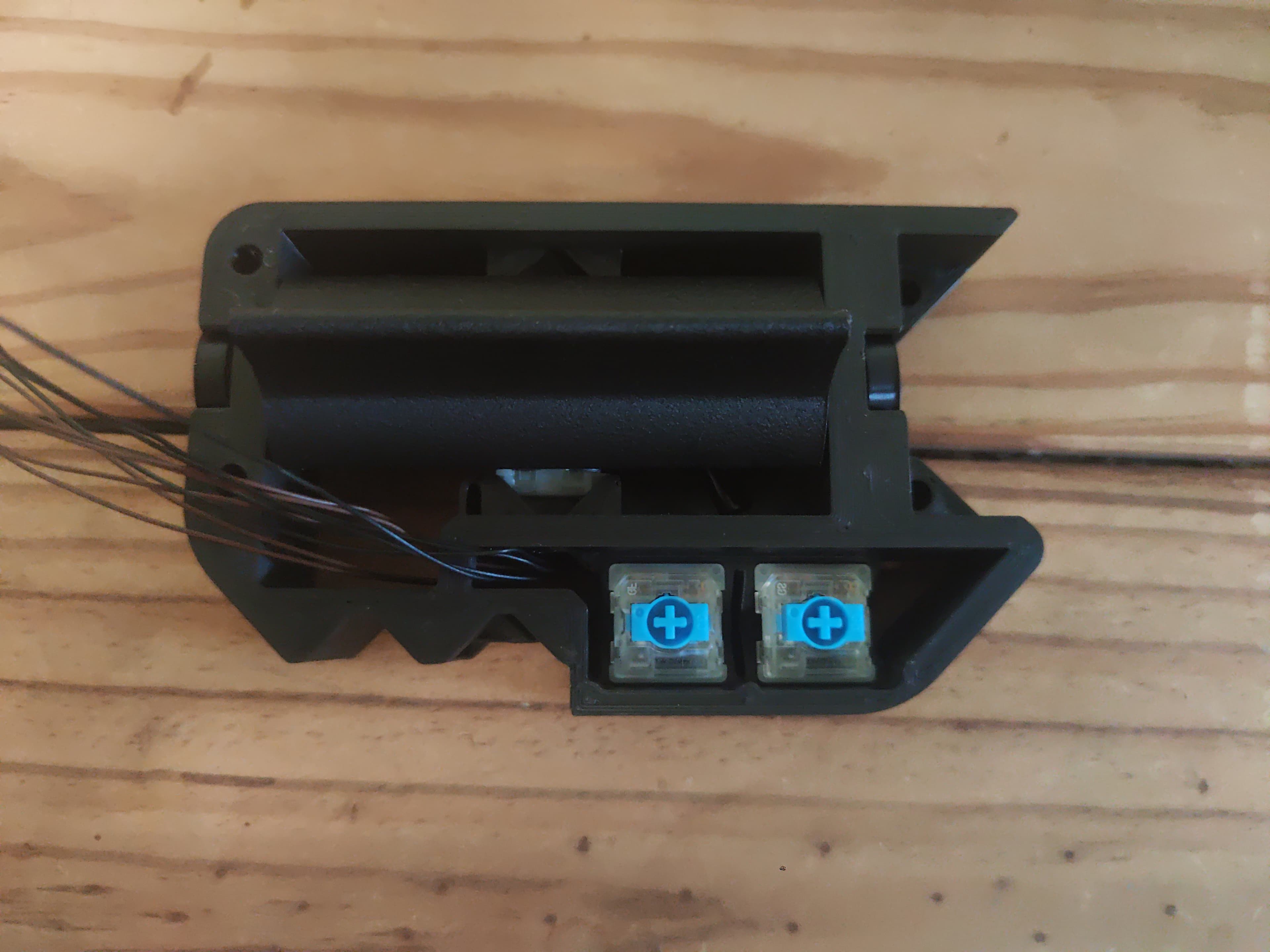

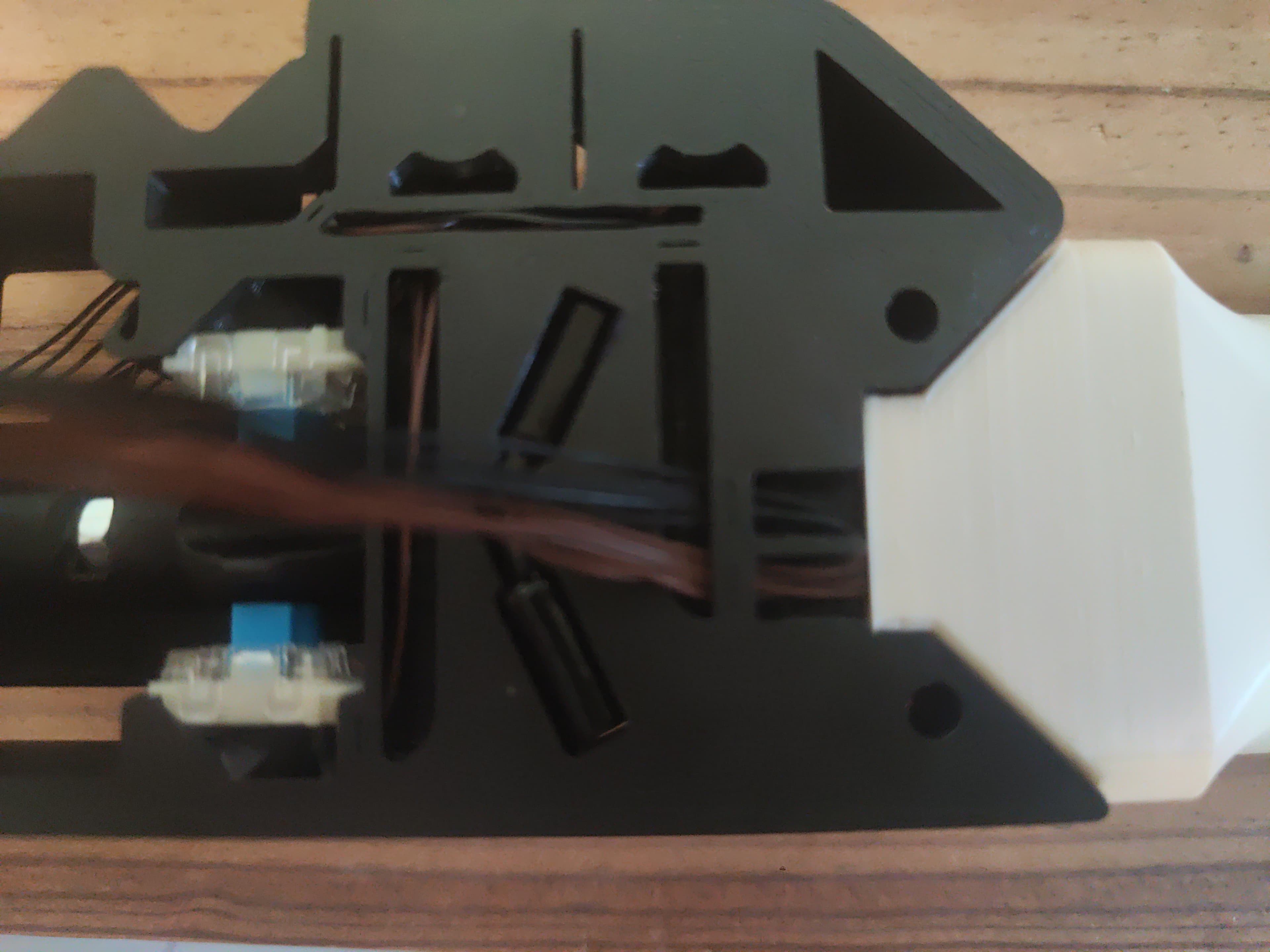

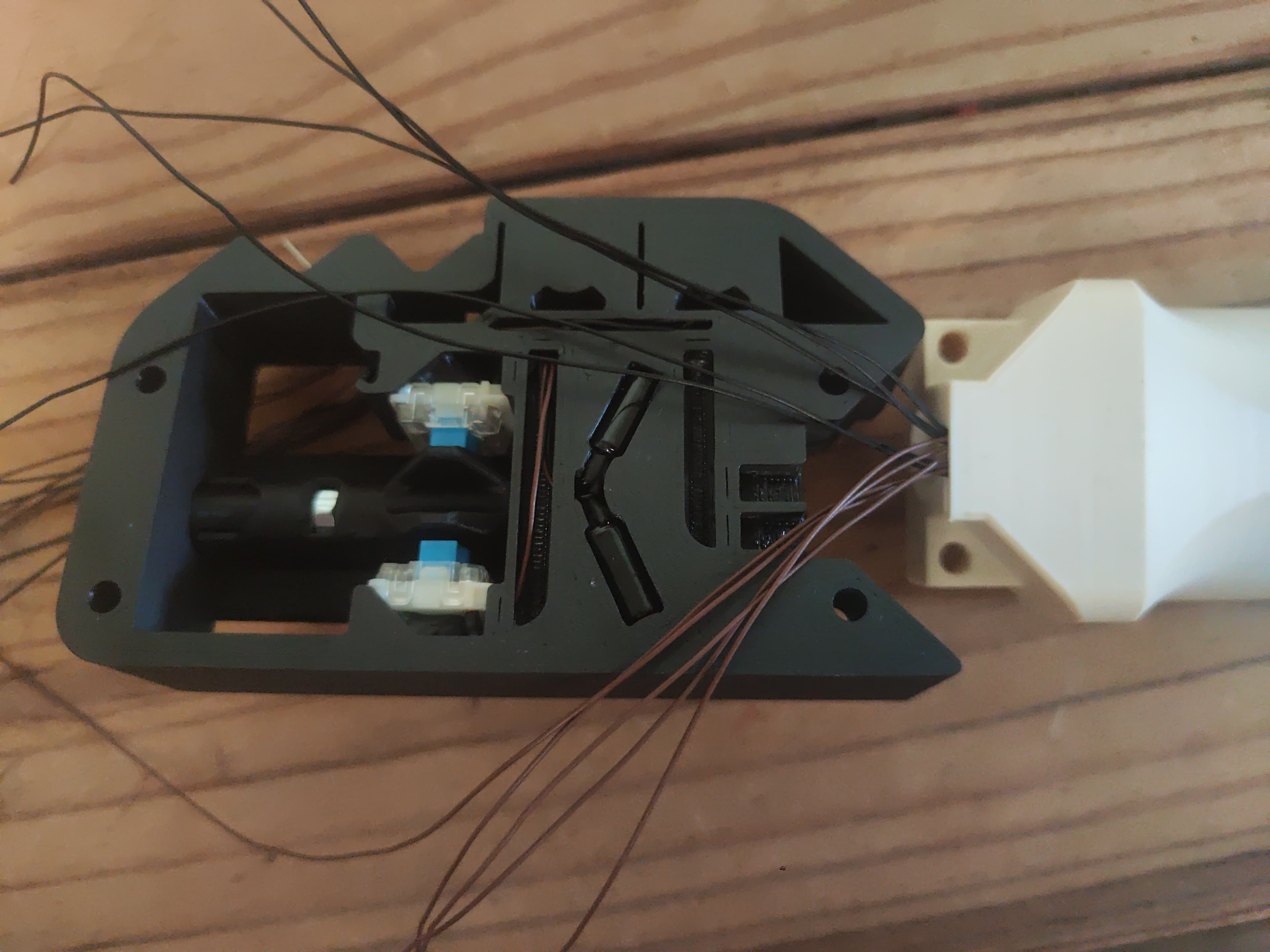

• Prenez deux des interrupteurs restants et guidez leurs fils à travers la base.
• Enfoncez fermement les interrupteurs dans leur emplacement jusqu'à ce qu'ils soient bien fixés.

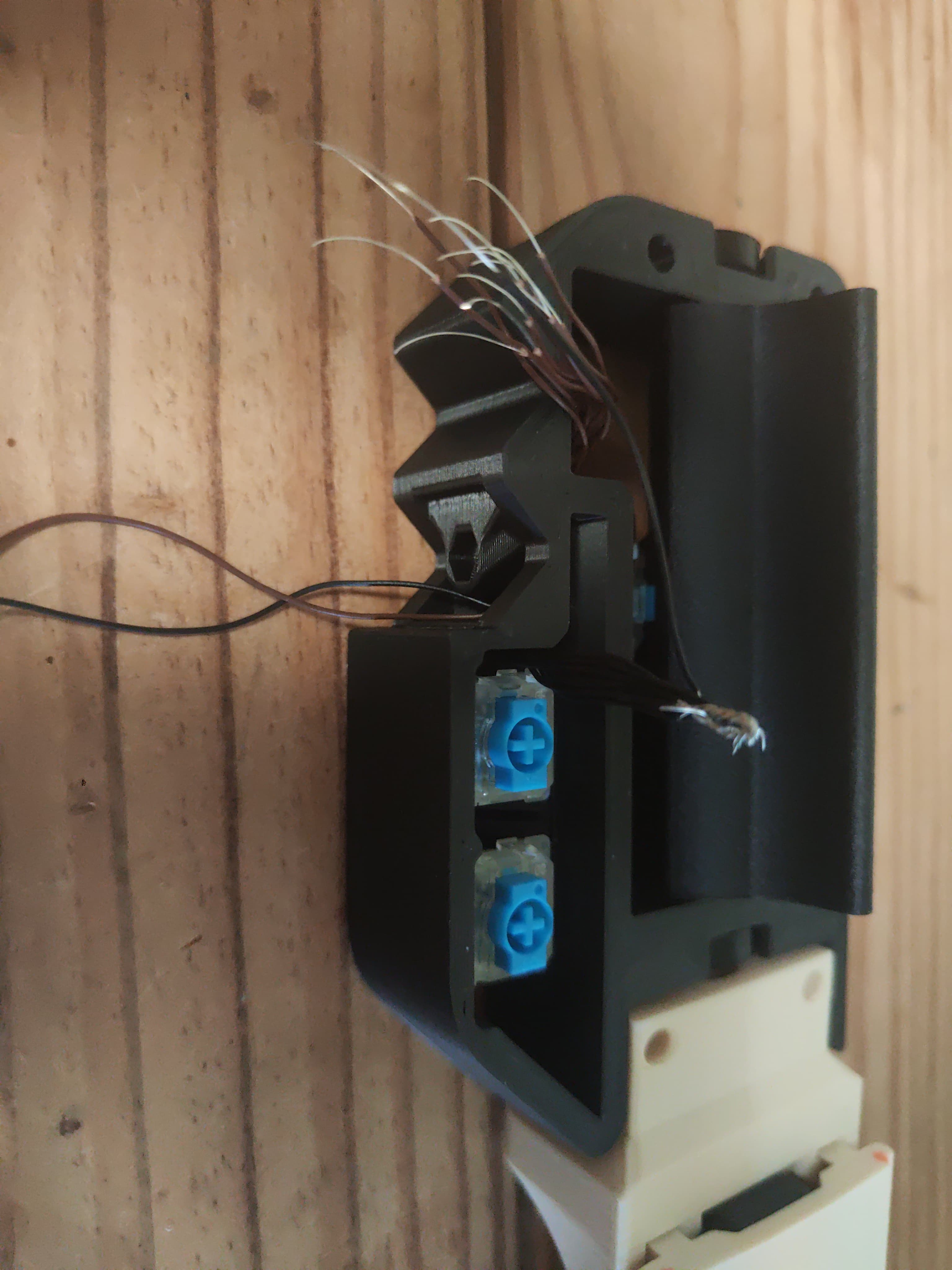

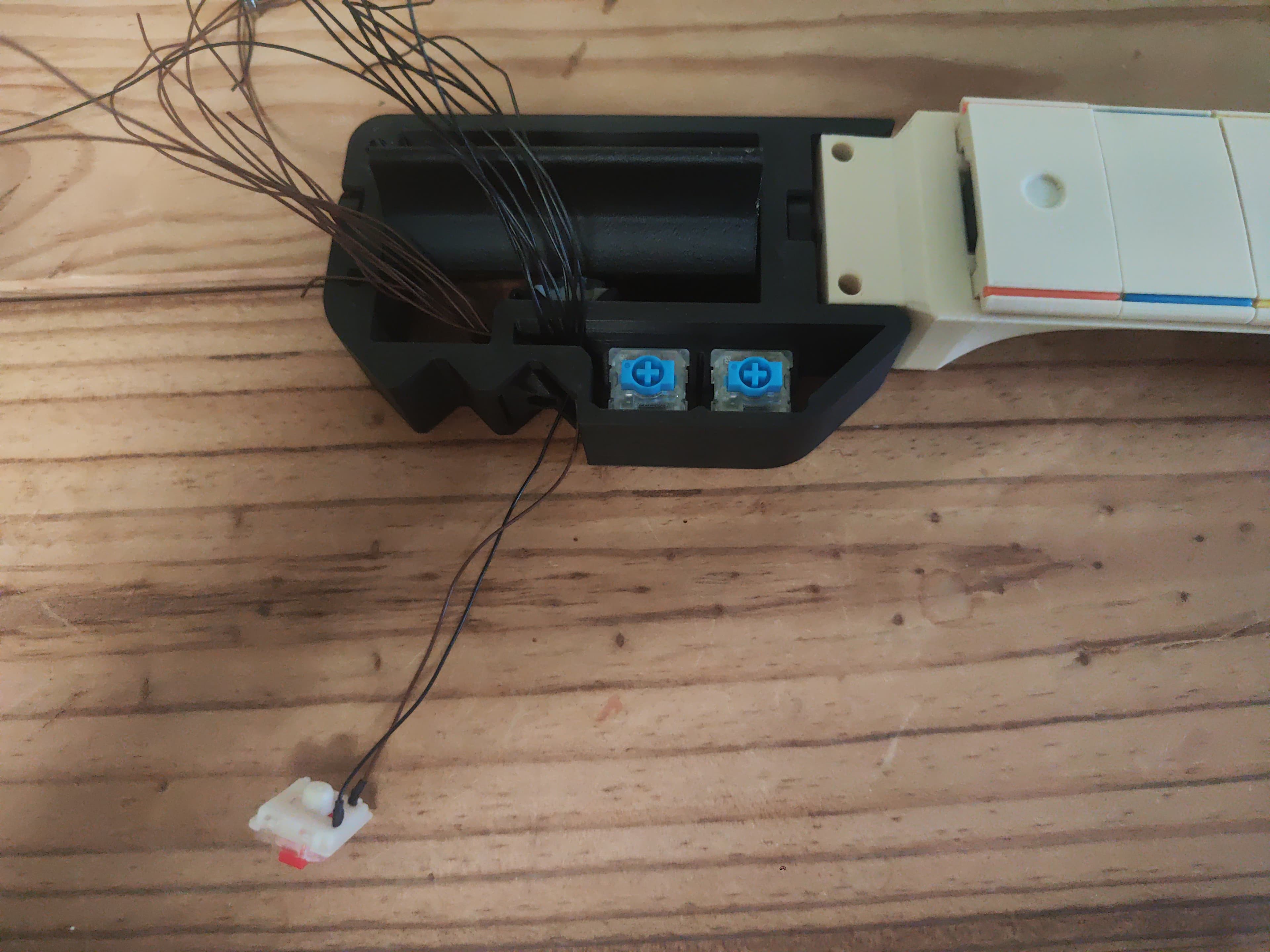

• Prenez le manche assemblé et guidez tous ses fils à travers la base.
• Assurez-vous de garder les fils de masse et les fils de signal séparés pour faciliter l'étape suivante.

• Prenez le dernier interrupteur et guidez ses fils à travers la base.
• Laissez environ 10 cm de fil entre l'interrupteur et la base.

• Coupez l'excédent de fil afin que tous les fils aient à peu près la même longueur. Ensuite, dénudez l'extrémité de chaque fil.
• Soudez tous les fils de masse (Ground) ensemble.
• Soudez un fil supplémentaire à ce paquet pour connecter ultérieurement la masse au RP2040.

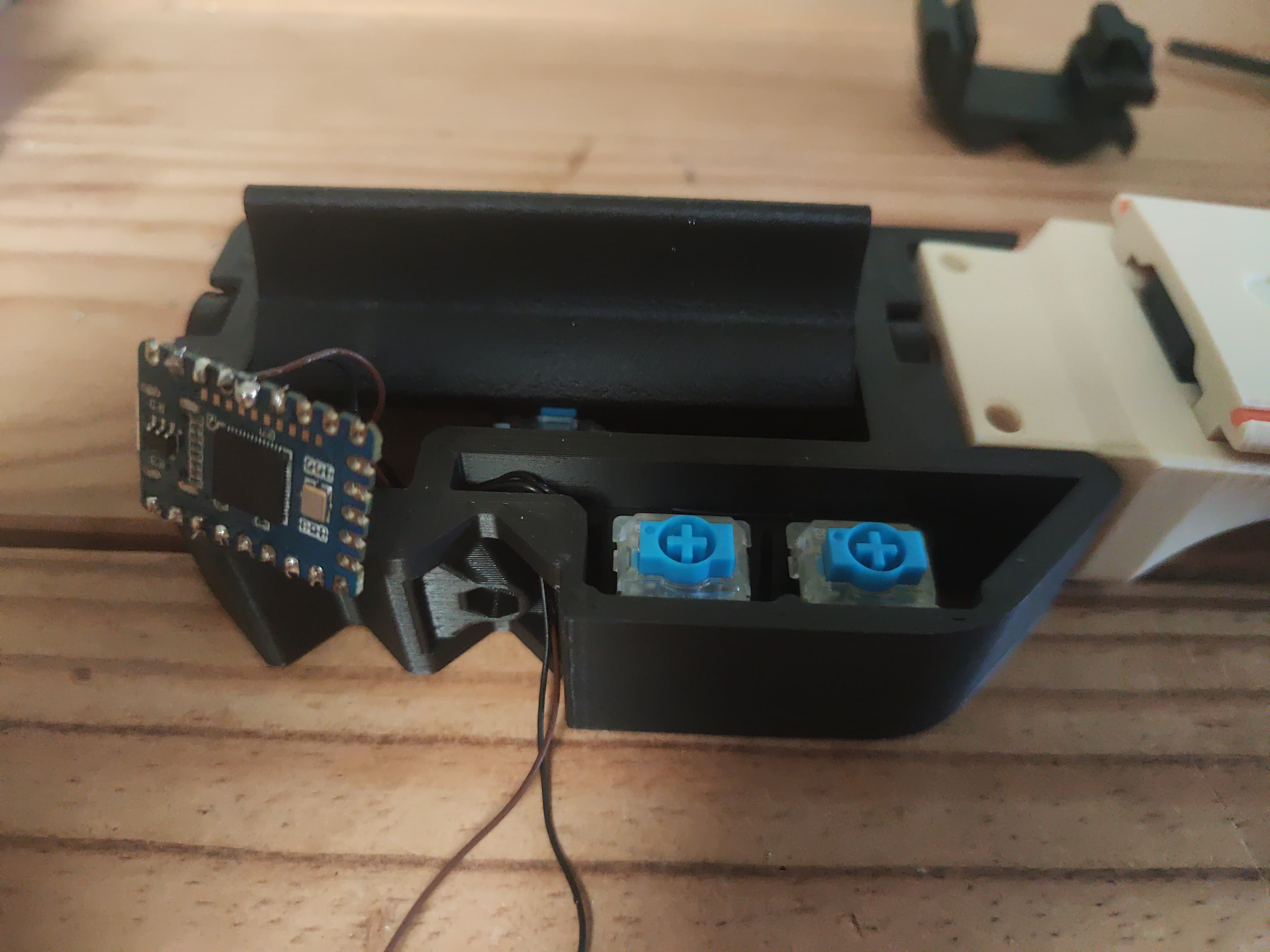

• Soudez le fil de masse (ground) à la broche de masse sur le RP2040-Zero.
• Soudez tous les fils de signal aux broches GPIO restantes. Les broches spécifiques n'ont pas d'importance, mais vous devez éviter les broches 5V, 3.3V, et les sept broches situées à l'arrière de la carte.
• Important : Assurez-vous que vos fils sont correctement orientés. Les fils doivent arriver sur la carte par la même face que le port USB-C, et non par la face où se trouve la puce RP2040.

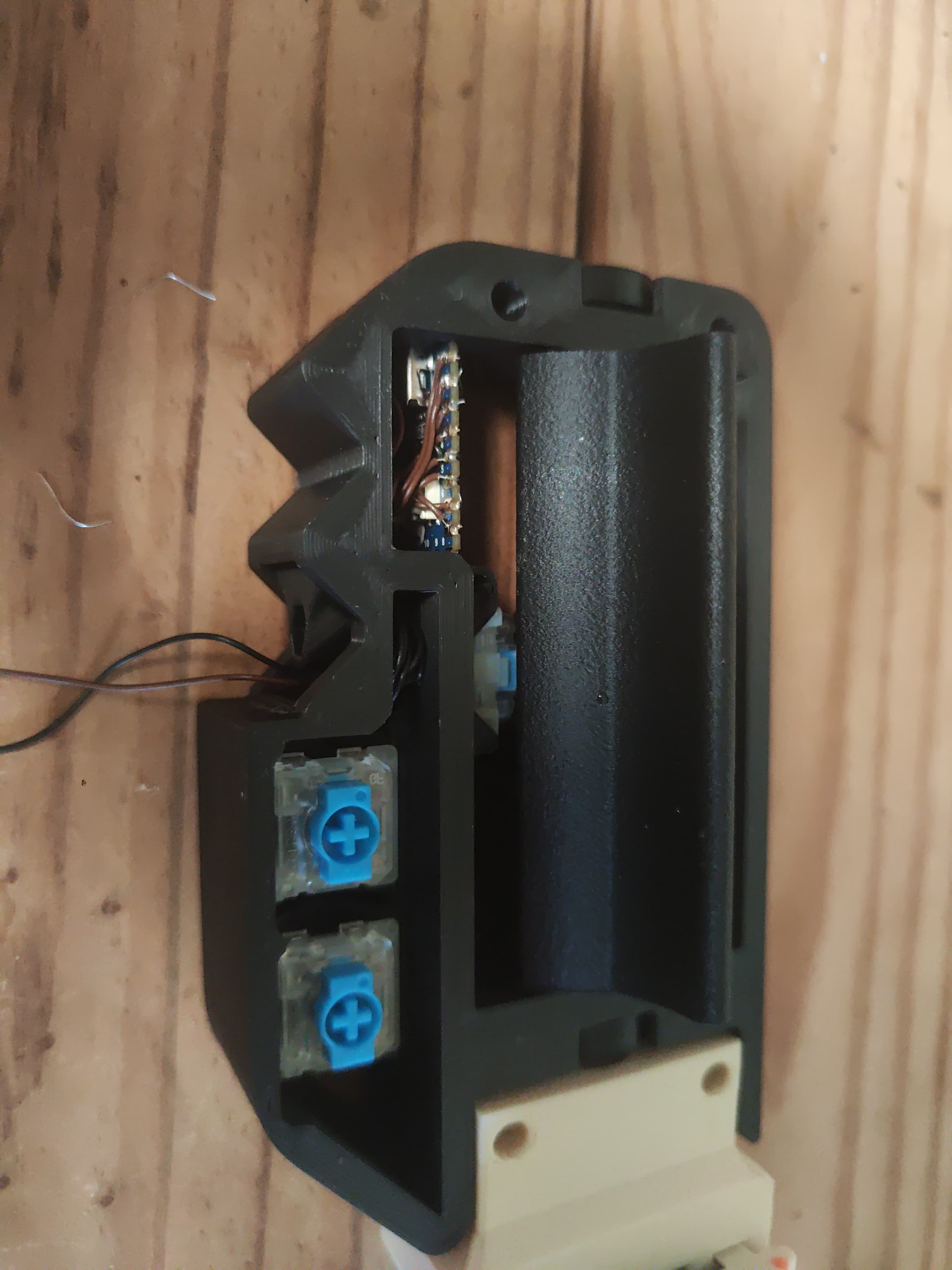

• Vous pouvez ensuite mettre le RP2040-Zero en place. D'abord, glissez le port USB-C dans son logement, puis enfoncez-le fermement jusqu'à ce qu'il s'enclenche.

• Enfoncez huit écrous M4 dans les emplacements prévus sur la coque.

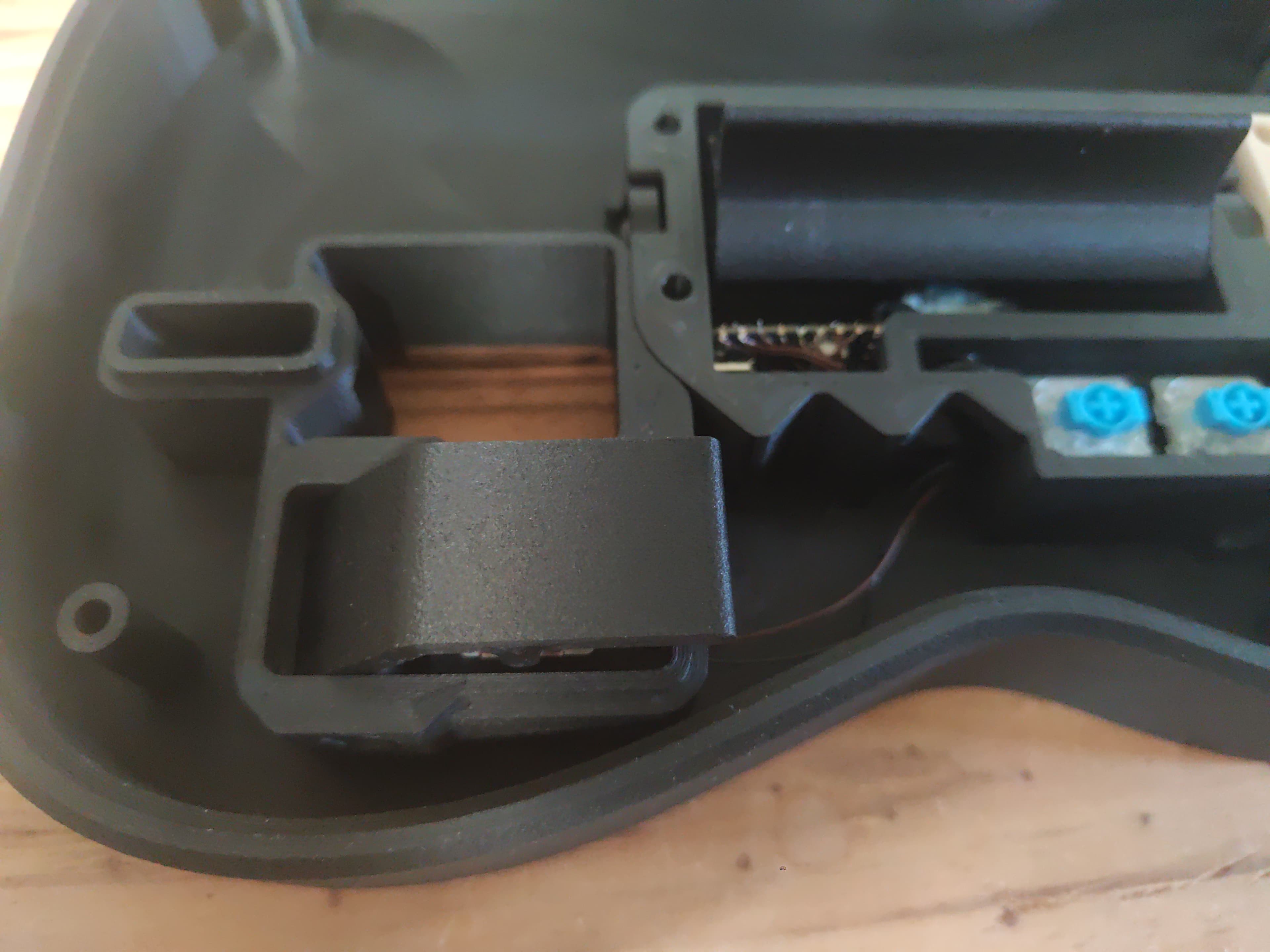

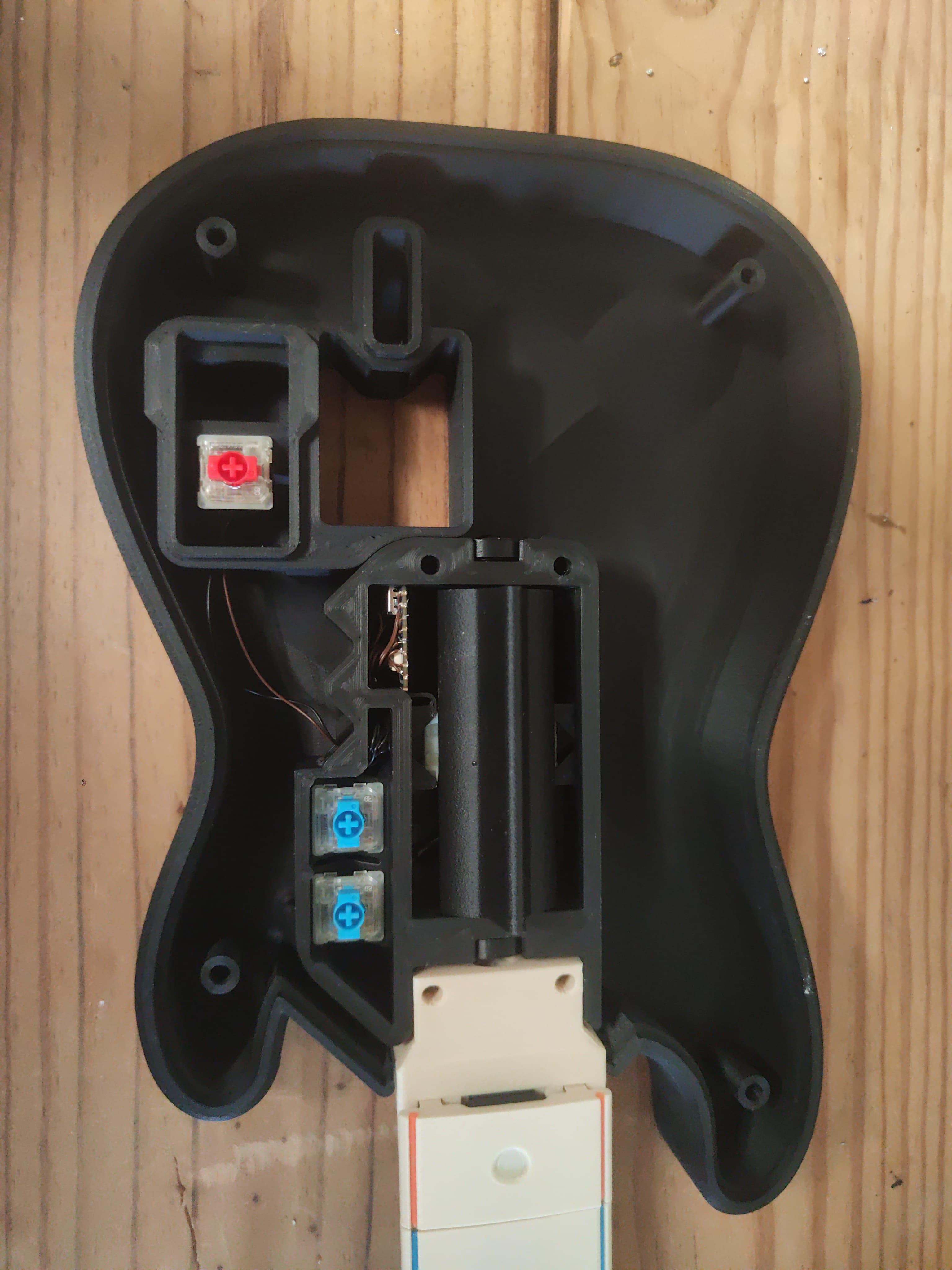

• Retournez la coque et placez la base et le manche en position.

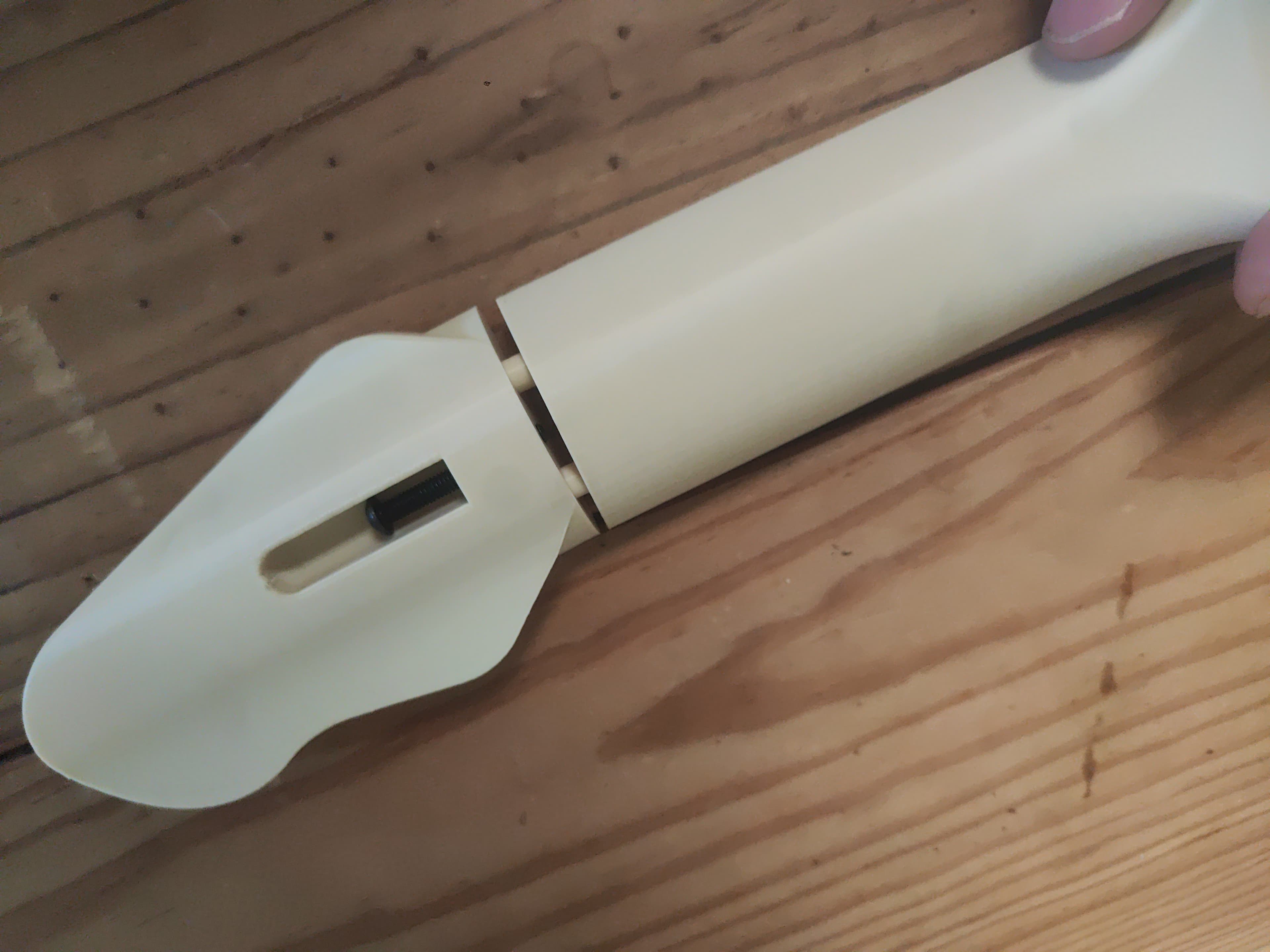

• Glissez l'interrupteur du whammy dans sa position et enfoncez-le fermement pour le fixer.
• Insérez un écrou M4 dans l'emplacement prévu pour l'axe du whammy.
• Positionnez le whammy et fixez-le à l'aide d'une vis M4 x 30 mm.

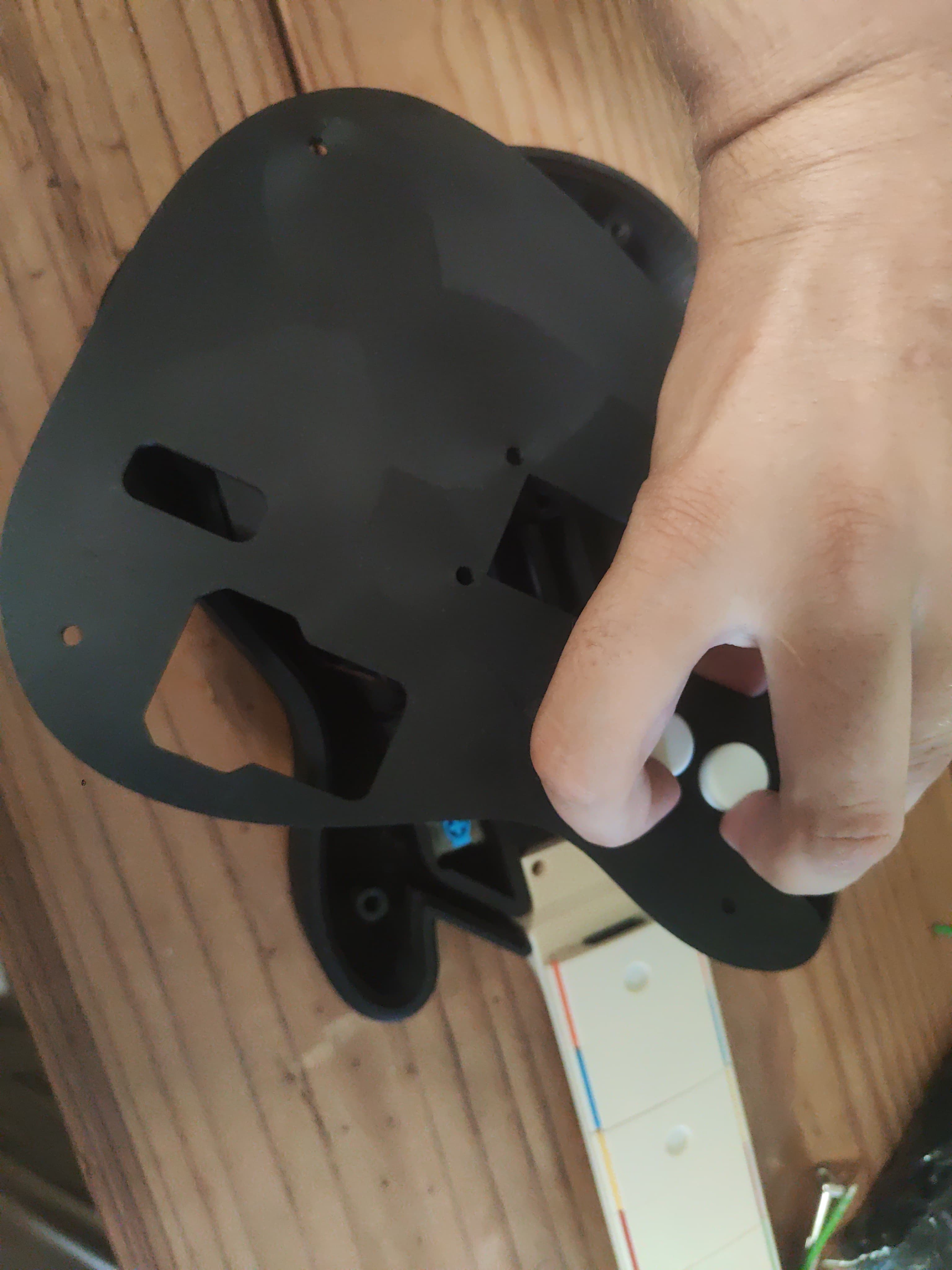

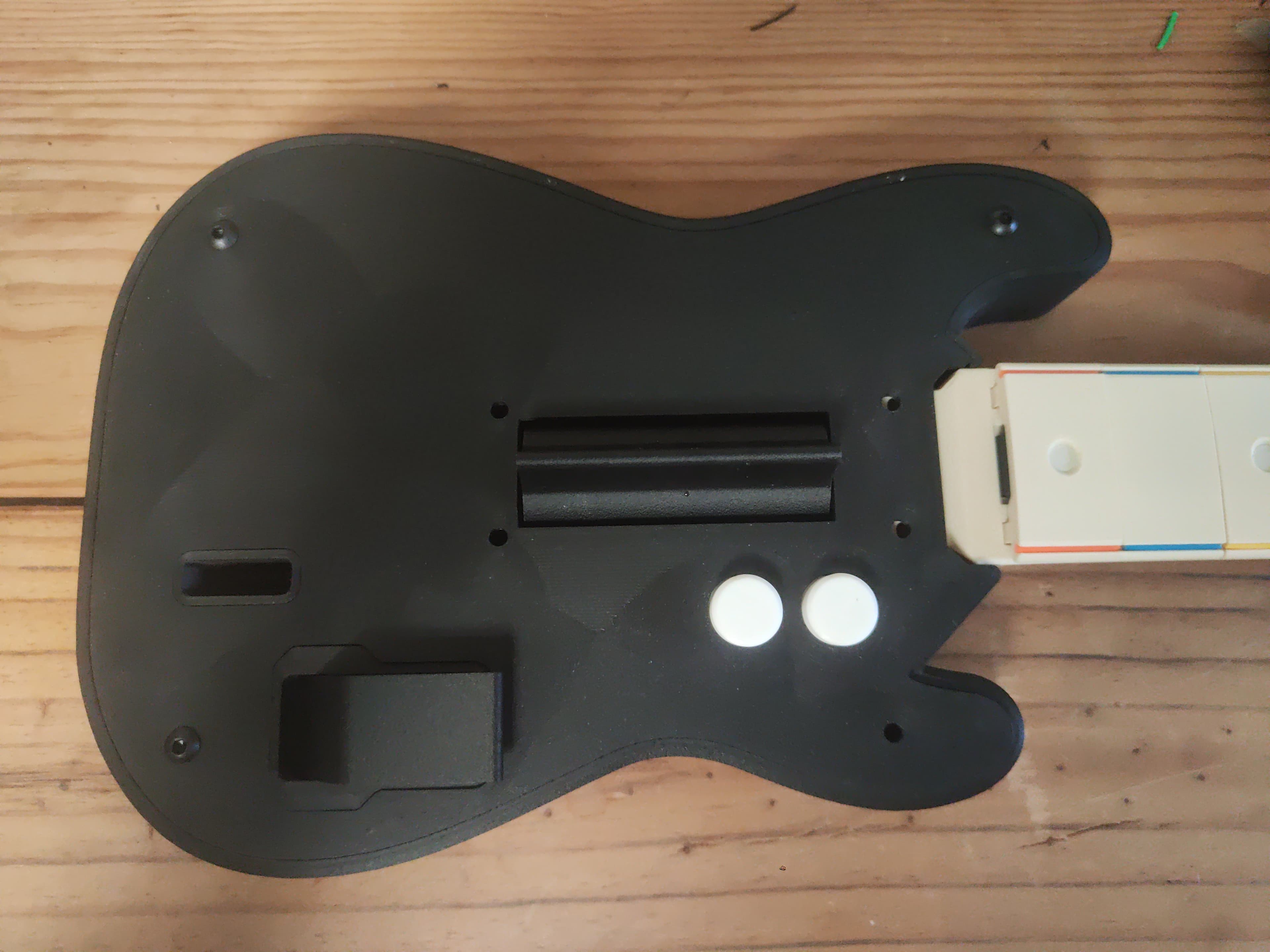

• Placez la coque supérieure et les boutons sur le contrôleur, en maintenant les boutons avec vos doigts pour vous assurer qu'ils restent dans leur emplacement.
• Confirmez que chaque bouton est correctement aligné et peut être pressé pour actionner l'interrupteur situé en dessous. Si un bouton n'est pas aligné, faites-le pivoter jusqu'à ce qu'il s'enclenche correctement.
• Placez la plaque et la plaque du manche sur le dessus.
• Complétez l'assemblage à l'aide des huit vis M4 x 30 mm.

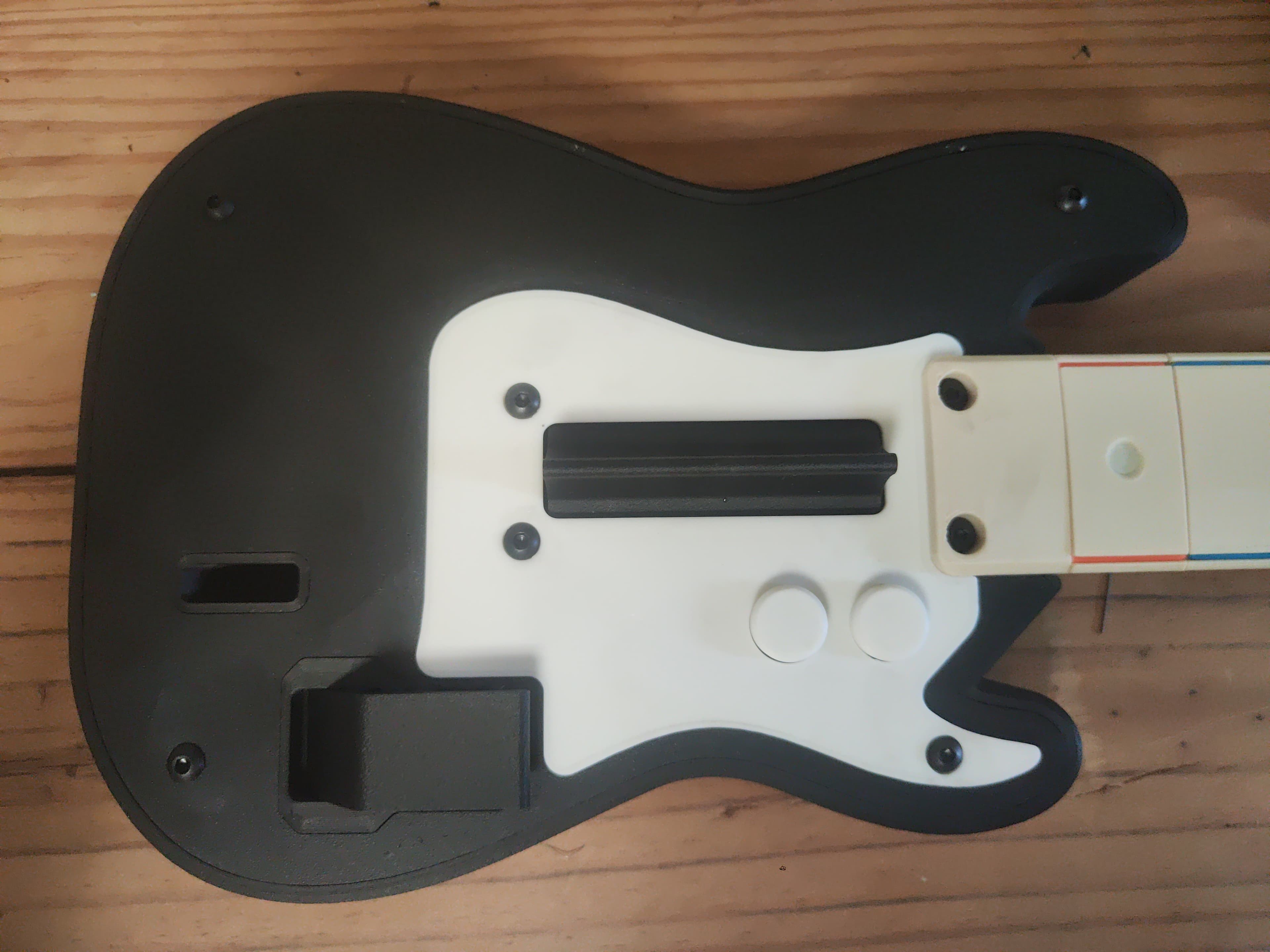

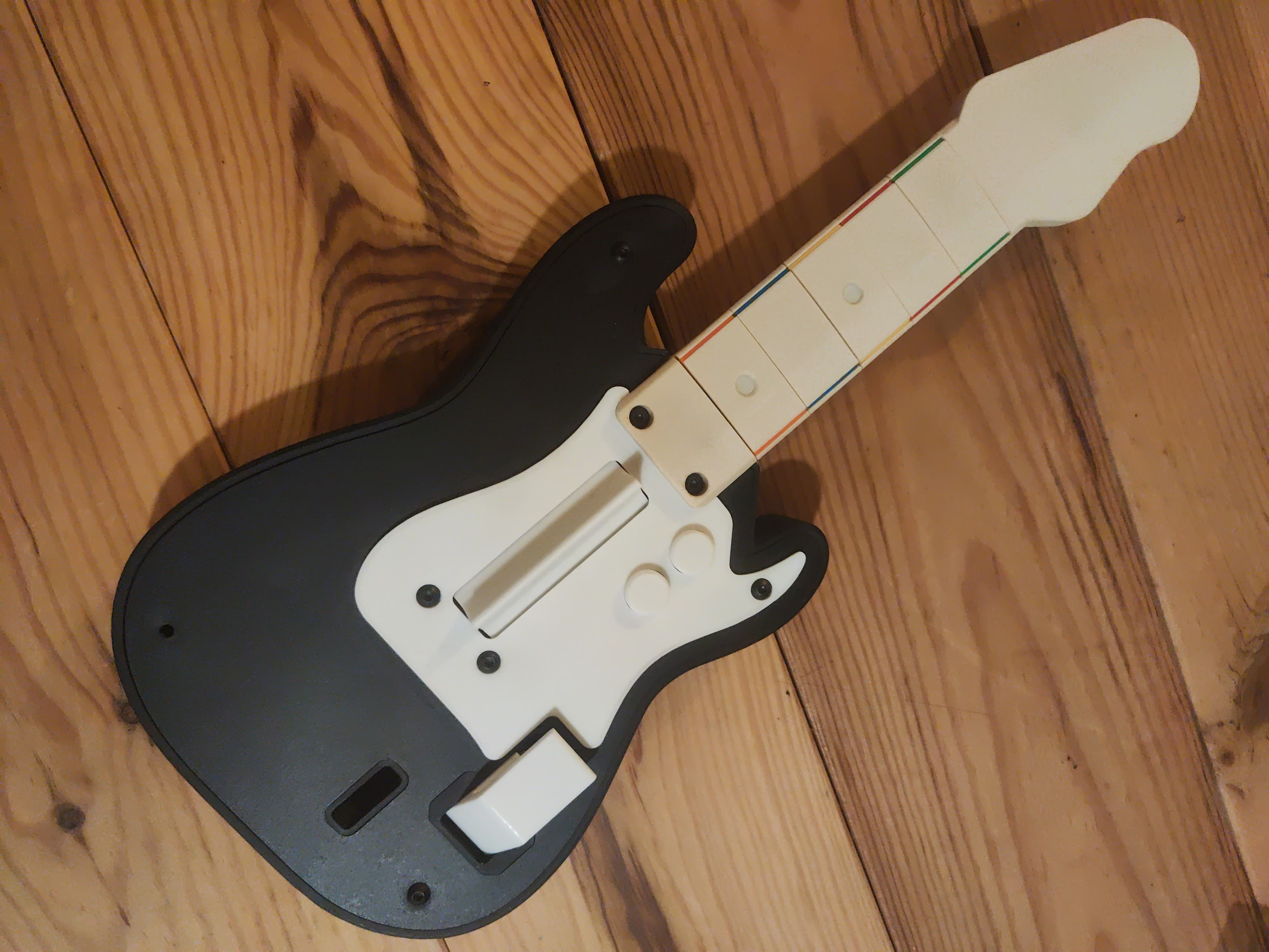

Félicitations ! Votre guitare est maintenant complète.

Pour la rendre prêt à l'emploi pour vos jeux, vous devez flasher le firmware.

Vous pouvez le faire facilement en utilisant Santroller en visitant leur site web : https://santroller.com/.

Une fois flashé, votre guitare sera prêt à être utilisée.
